Направи си сам оранжерия Mittlider

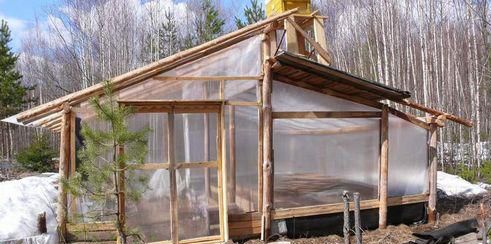

Оранжерията Mittlider е конструкция, характеризираща се с необичаен наклон на покрива и дизайн на прозорците, което създава оптимални условия за газообмен. Покривът на оранжерията има два наклона на различна височина, всеки с вентилационен отвор. Това разположение насърчава циркулацията на въздуха. Дизайнът на оранжерията Mittlider обикновено се основава на нейната ориентация спрямо посоките на света. Арковите оранжерии са най-често срещаните.

Предимства на оранжерията Mittlider

Предимствата на структурата включват:

• простота и практичност, сглобяването на конструкцията може да се извърши независимо;
• рамка, устойчива на повишени натоварвания и способна да издържи значително тегло на сняг;
• дървената рамка може да бъде демонтирана и транспортирана до ново място, ако е необходимо;
• ефикасен и равномерен газообмен благодарение на добре обмислена вентилация:
• вентилационните отвори и склоновете на покрива имат оригинално, оптимално местоположение;
• възможно е лесно да се автоматизира процесът на отваряне и затваряне на фрамугите;
• възможност за отглеждане на разнообразни култури:
• липса на течение, което би могло да окаже отрицателно въздействие върху метаболизма на растенията;
• дървени конструктивни елементи, както и вентилационна система
• предотвратяване на кондензация;

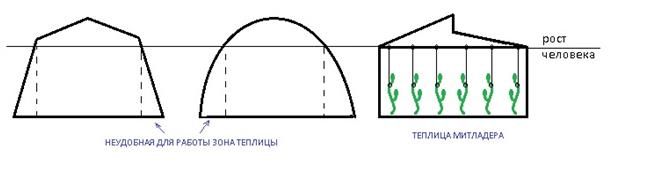

• Оранжерията се характеризира с оптимална височина, която осигурява
• способността за отглеждане на енергични култури;
• Високо монтираните хоризонтални греди улесняват работата на градинарите, предоставяйки възможност за връзване на увивни култури (например домати);
• Значителният вътрешен обем и добре установената система за контрол на микроклимата осигуряват неговата относителна стабилност и по-голяма устойчивост на колебания в температурата на външния въздух.

Недостатъци на оранжерията Mittlider

Недостатъците на „американския“ покрив се дължат на специфичните климатични условия на централна Русия и северните ѝ географски ширини. Това включва натрупване на сняг върху покрива. За да се предотвратят повреди (като например срутване на рамката) през студения сезон, е необходимо редовно снегопочистване.

Модификации на оранжерии според Митлидер

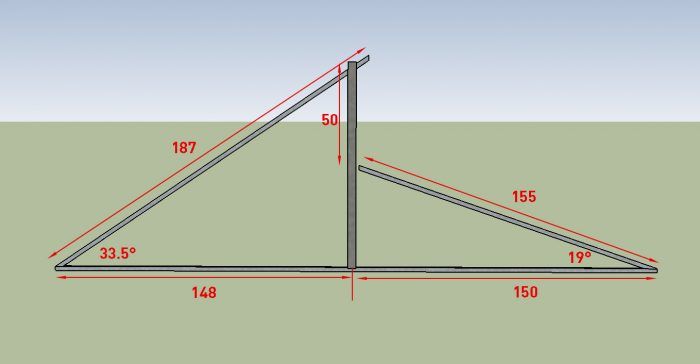

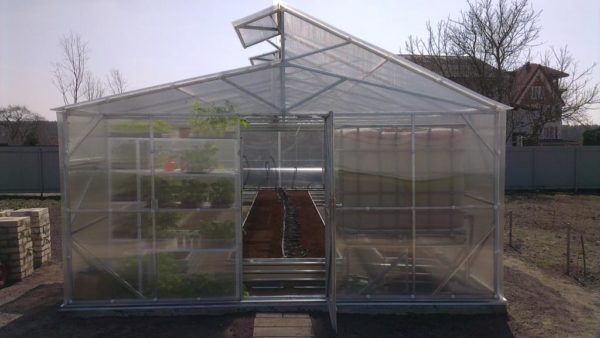

Отличителна черта на конструкцията са различните ъгли на наклон на противоположните части на покрива.

В резултат на това те не са съседни една на друга. Тази функция позволява на градинаря да изгради вертикален прозорец с фрамуга по цялата дължина на оранжерията. Той е прикрепен към горния ръб с помощта на пиано панти.

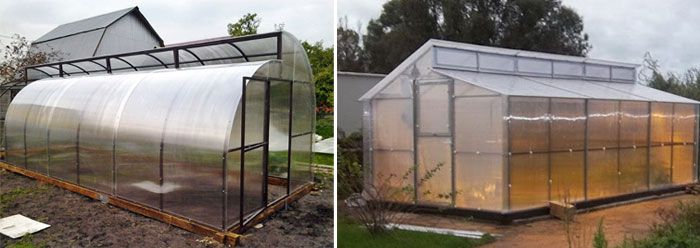

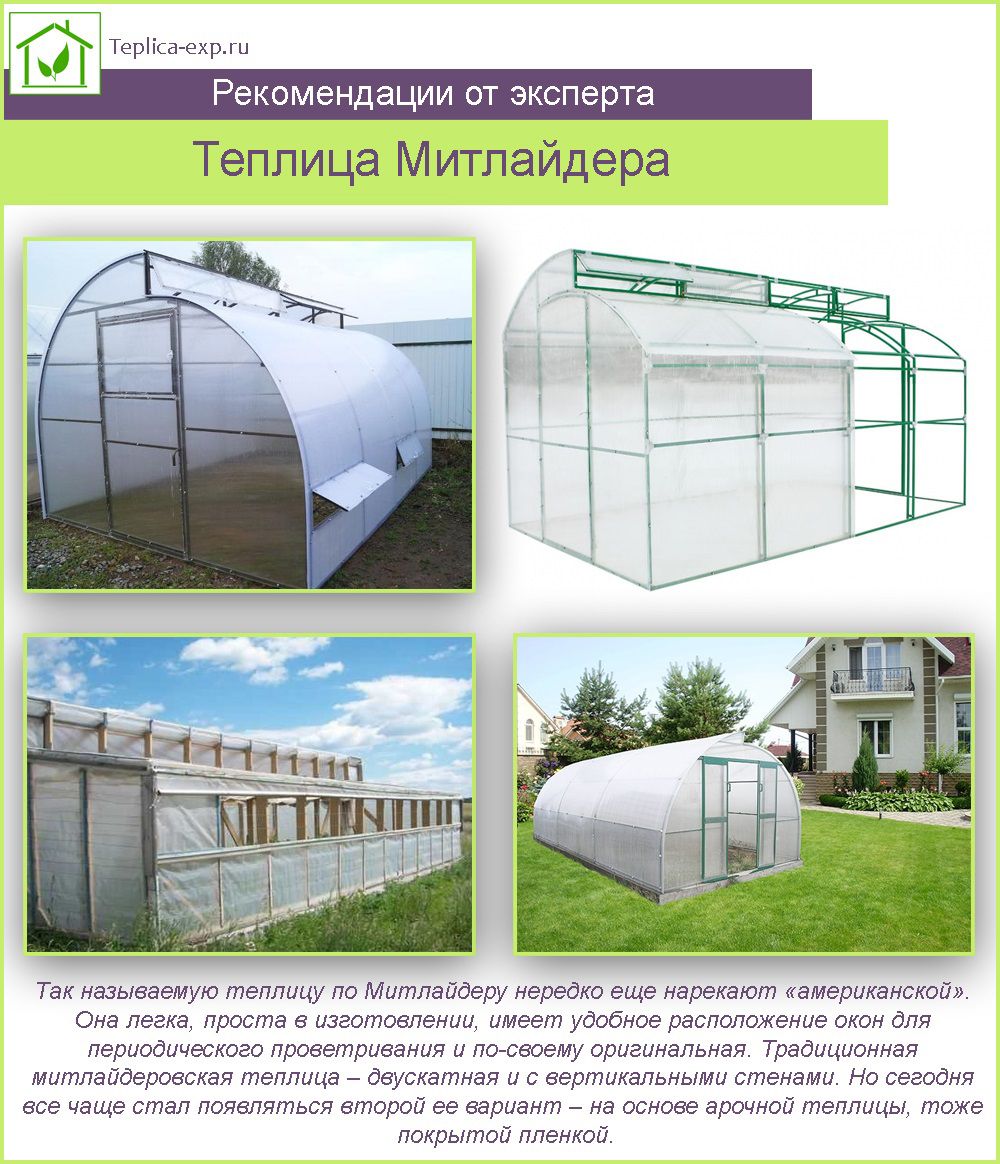

По време на съществуването си оранжерията е претърпяла редица модификации:

• Традиционна (канонична). Има вертикални стени и плосък покрив с два наклона. В класическия вариант конструкцията е с ширина 6 м, дължина 12 м и височина 1,8 м. Вентилационните отвори са разположени от южната страна.

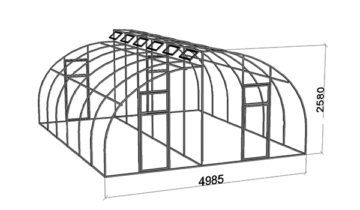

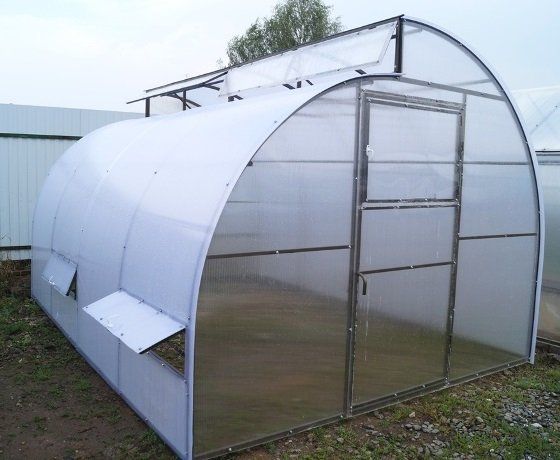

• Арковиден. Отличава се с полукръгъл покрив.

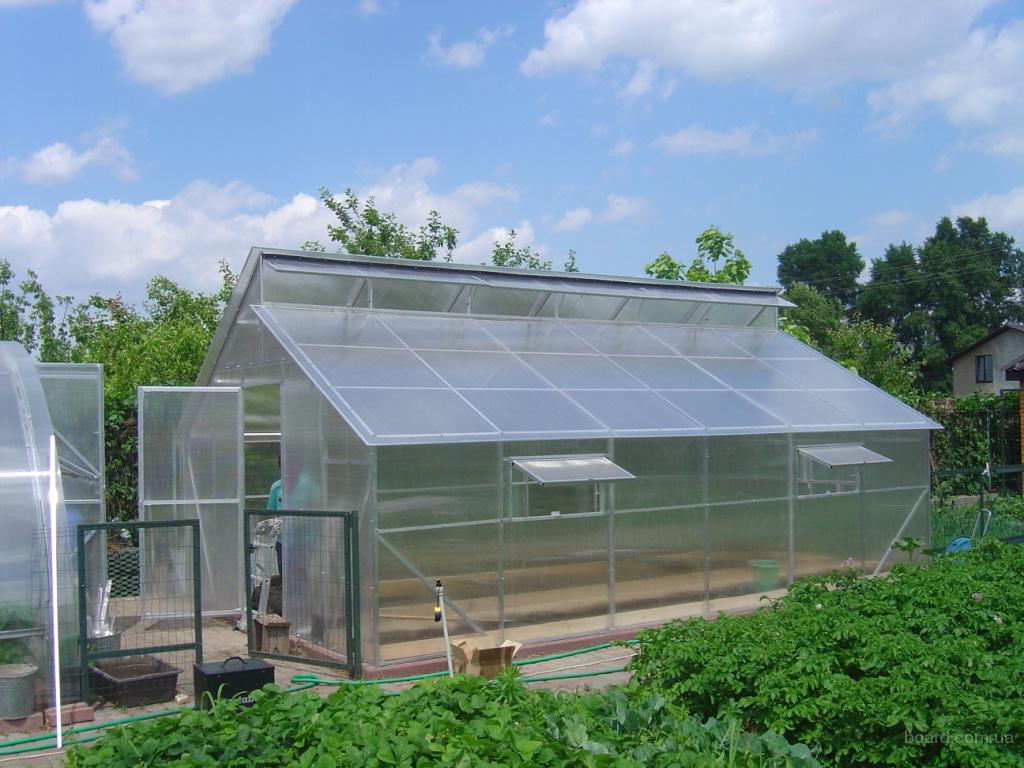

• С два фрамуга. Това е класически "американски" тип. Различава се от традиционния модел по наличието на прозорец на фрамугата под южния склон. Целта му е да подобри вентилацията.

Като покритие се използва прозрачен поликарбонат. Може да се използва и фолио. Използването на полиетилен намалява строителните разходи.

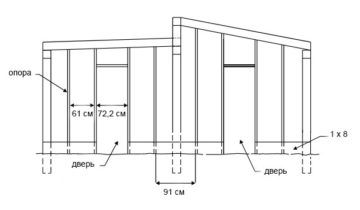

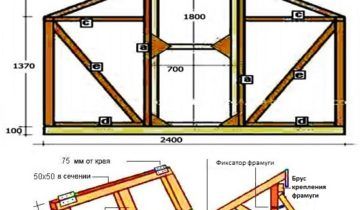

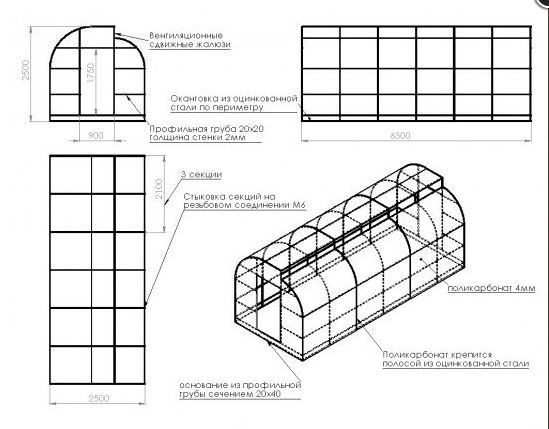

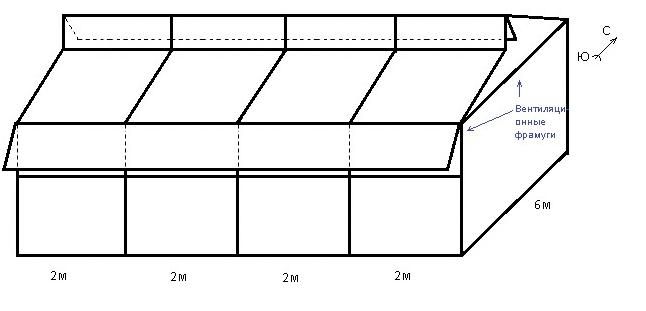

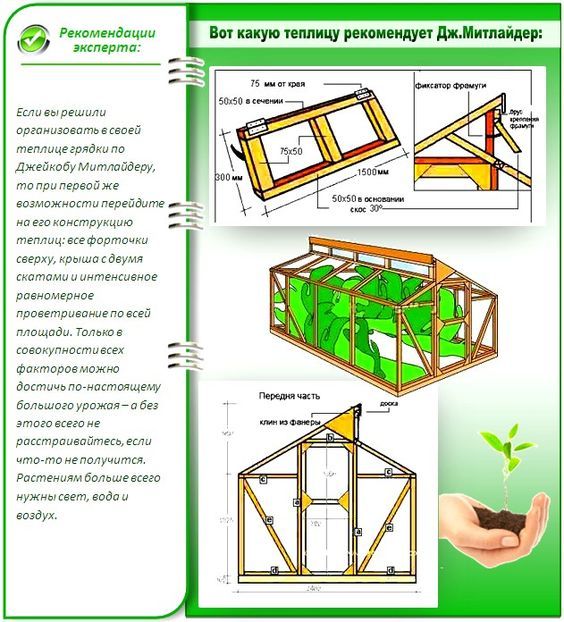

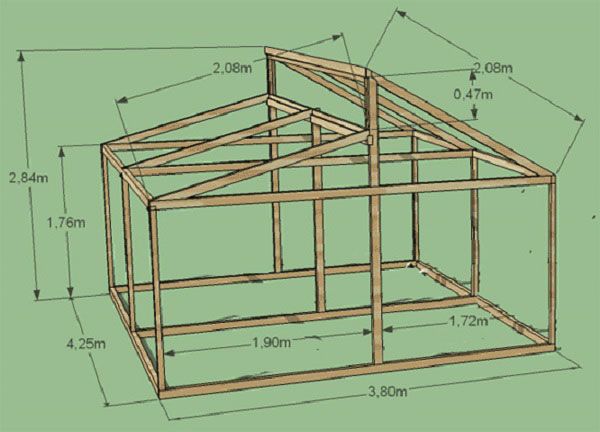

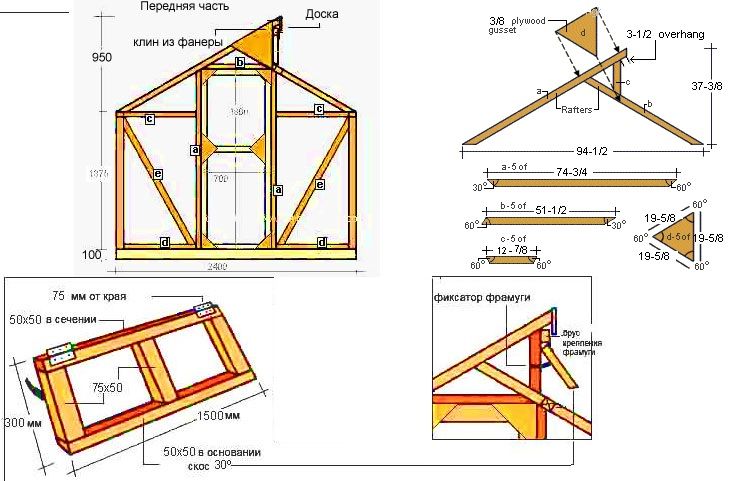

Оранжерия според Митлидер: чертежи

При проектирането на оранжерия се взема предвид не само нейният размер, но и нейната ориентация. Идеалното местоположение е по-високата страна да е от северната страна, а вентилационните отвори - от южната. Това предпазва културите от студените северни въздушни маси. Отоплението се осъществява предимно през по-полеко наклонения покрив, обърнат на юг.

Класическият дизайн на Mittlider е предназначен за малки ферми, така че при изграждането на оранжерия върху лятна вила, нейните размери често се намаляват. Вертикалните размери се поддържат постоянни, дължината се избира произволно, а ширината се определя въз основа на броя и очаквания размер на лехите, както и на пътеките между тях. Обикновено ширината е ограничена до един метър. При определяне на размерите на пътеките се взема предвид необходимостта от градински колички и друго оборудване или устройства. Опитът показва, че ширина от ½ метър е достатъчна.

При извършване на чертожни работи се вземат предвид следните нюанси:

• Рамката може да бъде изградена с дървени и/или метални елементи. Трябва обаче да се вземат предвид очакваните натоварвания от вятър и сняг върху профила.
• Долната рамка е изработена от дървени греди с размери 10x10 см или тръба с размери 5x5 см. За подобряване на износоустойчивостта дървените елементи се обработват с антисептик и се боядисват с керосиново-битумен мастик, а металните секции са покрити с антикорозионни съединения.
• Вертикалните стълбове трябва да бъдат изработени от дървен материал с дебелина повече от 6 см или, когато се използва метален профил, с напречно сечение повече от 4*4 см.
• Скобите се монтират с помощта на тръби или летви с напречно сечение 4*2 см.
• За да се предотврати провисването на покрива, гредите се изработват от дъски с диаметър 10*4 см или от профилна тръба с напречно сечение 4*2 см.
• Оранжерията най-често е покрита с поликарбонат или полиетиленово фолио.

Избор на материал за рамка на оранжерия според Митлидер

Избраният материал определя живота на оранжерията и способността ѝ да поддържа необходимия микроклимат. При изграждането на рамката, градинарите най-често избират дърво, PVC, полипропилен или метал.

Изработен от дърво

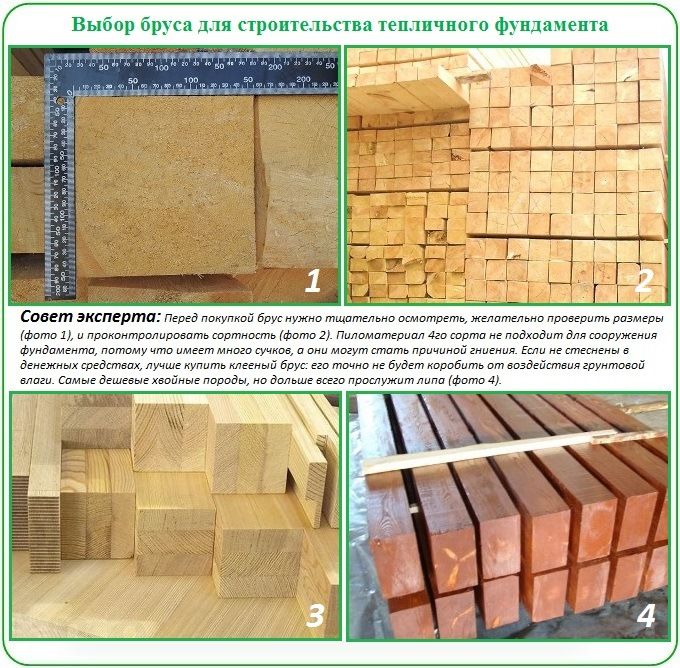

Най-често се използват твърди дървесни видове: дъб, габър, бук, смърч, бор.

В този случай е необходимо:

• определяне на съдържанието на влага в сортовете, което не надвишава 20-22% (определено с влагомер);
• уверете се, че няма следи от вредители, които ядат дървесина;
• изключете наличието на пукнатини, стружки или възли в избраните проби (не трябва да има много).

Изработен от полипропилен или PVC

При избора на пластмасови тръби се взема предвид тяхната твърдост и дебелина на стената. Тези фактори са важни за запазване на формата им.

Изработен от метал

Използването на тръби позволява изграждането на конструкции с всякаква форма.

Сравнителни характеристики на материалите, използвани в строителството

Сравнение на различните материали е дадено в таблицата:

Иизползван материал	Плюсове	Недостатъци
Дърво	Екологичен, лесен за обработка и монтаж, евтин материал, който с правилна грижа може да издържи 10-15 години.	Ниска устойчивост на гъбички и бактерии (препоръчва се предварителна и редовна обработка със съставки на маслена основа).
Полипропилен или PVC	Той е екологичен, силно устойчив на корозия, ниски и високи температури (открит пламък), влага, микрофлора и е издръжлив. Пластмасовите тръби са лесни за монтаж. Леката им конструкция улеснява транспортирането.	Относителната лекота на конструкцията я прави уязвима към силни пориви на вятъра и склонна към деформация.
Метал	Лесен монтаж, издръжливост и дълъг експлоатационен живот (повече от 25 години).	Сравнително високата цена, необработените феросплави са склонни към окисляване (корозия).

Избор на материал за покритие на оранжерия според Митлидер

Обикновено за покриване на оранжерията се използва клетъчен поликарбонат или полиетиленово фолио.

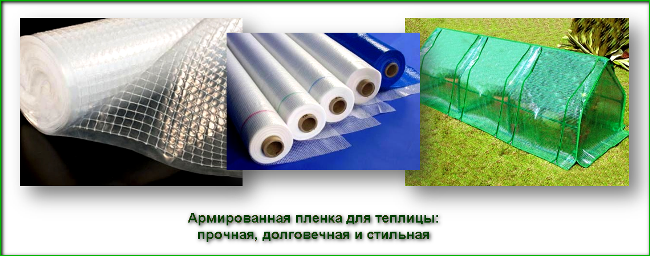

Полиетиленово фолио

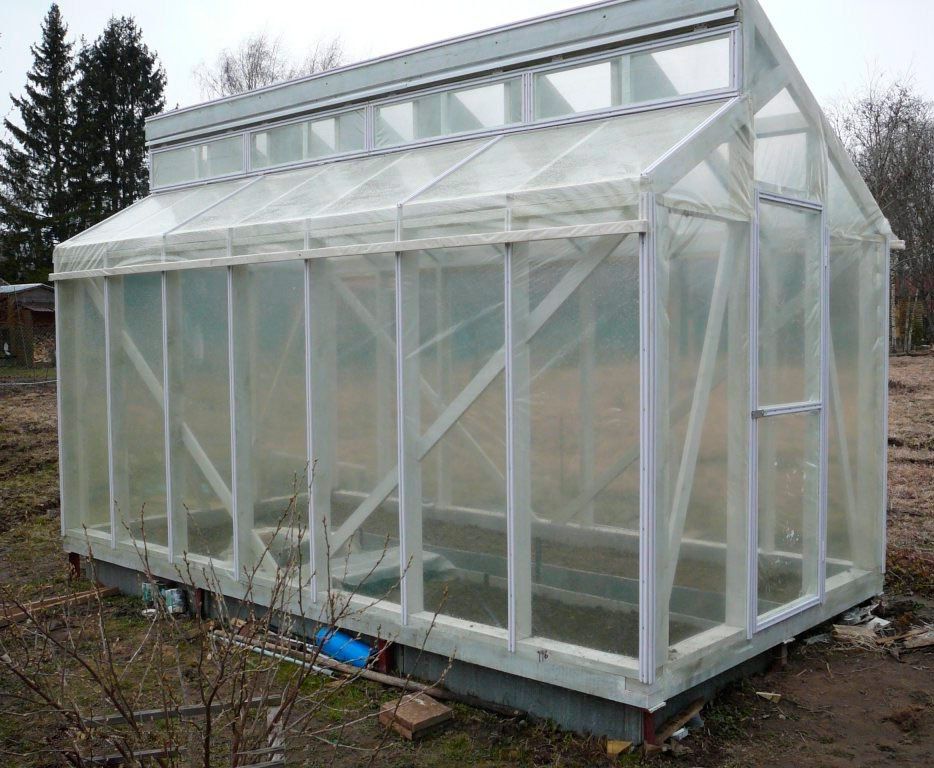

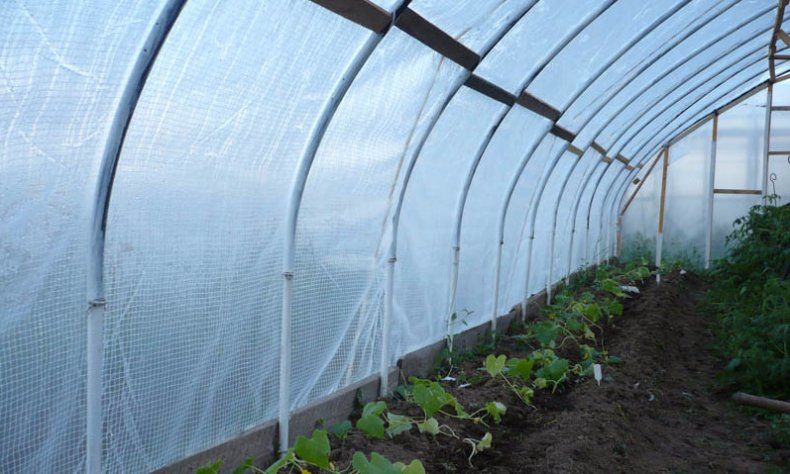

Изборът на PVC или полиетиленово фолио позволява оранжерията да се използва в продължение на 2-3 сезона (или дори 5 години). При избора на филмови материали се предпочитат термостабилизирани подсилени варианти. Те се характеризират с повишена здравина и устойчивост на слънчева радиация. Препоръчителната дебелина на фолиото е най-малко 200 микрона.

Оригиналният „американски“ модел има двойно филмово покритие, като слоевете са разположени на разстояние 5-7 см един от друг. Поддържането на това разстояние подобрява топлоизолационните свойства, предотвратявайки кондензацията.

Покритието се извършва в следната последователност:

• Филмът е прикрепен от „севера“ към долната облицовка на страничната стена, като за тази цел се използват дървени дъски.
• Материалът се опъва чрез заковаване на горния ръб към гредите на горната облицовка и билото на покрива.
• По подобен начин филмът е прикрепен от „южната“ страна към долната част на транца.
• Краищата на оранжерията са покрити по подобен начин.
• Останалото фолио се използва за тапициране на врати и прозорци.

Клетъчен поликарбонат

Този материал е по-скъп, но е по-здрав, по-издръжлив и по-добре задържа топлината. Препоръчват се листове с дебелина 6-8 мм. За по-студен климат се препоръчва тази дебелина да се увеличи до 1 см. За да се увеличи устойчивостта на поликарбоната на температурни колебания, както и на въздействието на вода и слънчева радиация, върху материала се нанася защитно фолио. При избора на листове, вземете предвид техните гарантирани топлоизолационни свойства и гъвкавост, което е особено важно за сводести конструкции.

Като цяло, предимствата на материала включват неговата прозрачност (90% от прозрачността на стъклото), лекота, съчетана с гъвкавост и здравина, и добри топлоизолационни свойства.

В същото време, поликарбонатът не е без недостатъци. Те включват относително високата му цена, уязвимостта към директно механично въздействие и чувствителността към ултравиолетово лъчение (без използването на защитно фолио).

Листовете се закрепват с винтове, разположени така, че кондензът да се оттича лесно.

Изграждане на оранжерия по метода на Митлидер: Изчисляване на необходимите материали и инструменти

Преди започване на работа се прави предварително изчисление, за да се избегнат ненужни разходи или недостиг на строителни материали.

Като пример ще бъде използвана конструкция с дървена рамка и поликарбонатно покритие, висока 2,7 м, широка 3 м и дълга 6 м.

Фондация

За да положите основата, ще ви е необходим покривен филц, армировка, пясък и бетон клас M200. Изчисленията се правят за всяка страна на периметъра (3 м и 6 м).

Планираната височина на изкопа за пясъчна възглавница е 10 см, а ширината му е 20 см. Приблизителният обем на необходимия пясък ще бъде 0,344 м3.

При полагане на фундаментната лента се взема предвид височината 30 см, а ширината 20 см.

Изчисленията се извършват по подобен начин. Необходим е обем бетон, равен на 1,032 м³.

Клетъчен поликарбонат

Изчислението се извършва въз основа на определяне на площта на покритие от всяка страна на оранжерията.

Като се вземат предвид първоначалните предположения, ще са необходими общо 61,44 м2 материал. Препоръчително е да закупите поликарбонат с излишък.

Армировка

За укрепване на конструкцията и оформяне на рамката се използват метални пръти с дебелина 8 мм, закрепени със свързващи елементи, разположени на разстояние 30 см един от друг. Като се има предвид, че всяка страна на периметъра е подсилена с четири хоризонтални пръта, общата дължина на необходимата армировка е 120 м.

Дърво

За монтажните работи ще ви трябват следните пръти:

• 10*15*220 см № 18 за създаване на вертикални стълбове;
• 10*15*270 см № 4 за опора на покрива;
• 5,5*8*200 см № 5 и 5,5*8*140 см също № 5 за създаване на рафтова система;
• 10*15*600 см № 2 и 10*15*250 см № 2 за изработка на долната облицовка;
• 10*10*600 см № 2 и 10*10*250 см № 2 за горната облицовка;
• 6*6*150 см № 14 и 6*6*30 см № 14 за направа на вентилационни отвори;
• 6*6*200 см № 4 и 6*6*75 см № 4 за изработка на врати.

Инструменти

За да завършите работата, ще ви трябват инструменти за:

• вземане на измервания: ролетка, отвес, нивелир, голям квадрат, молив или маркер;
• работа с дърво и метал: ножовка, чук, отвертка, шлайфмашина или шкурка, четка за боядисване, перфоратор, ъглошлайф, прободен трион, трион с фини зъби, остър нож, шнур с колове;
• Работа с почва и бетон: лопати (щик и лопата); бетонобъркачка, резервоари за вода, маркуч за изливане на бетон.

Стъпка по стъпка инструкции за изграждане на оранжерия по метода на Mittlider

Изграждането на оранжерия е многоетапен процес, който изисква редица последователни стъпки.

Избор на сайт

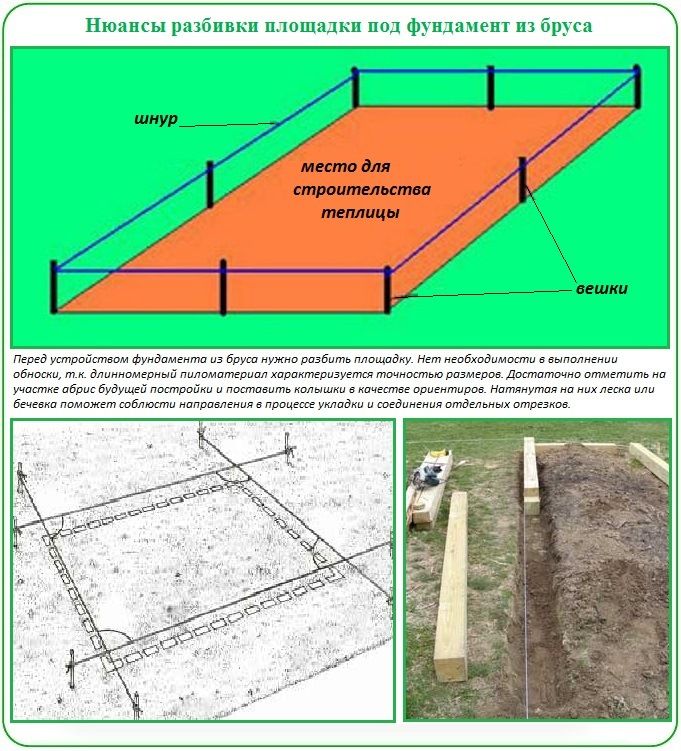

Преди да започне строителството, изберете слънчево, равно или повдигнато място. При необходимост се използва терасиране.

Важно е да се има предвид, че конструкцията трябва да е ориентирана от изток на запад. Избраното място се маркира с помощта на колове и въже.

Структурните елементи включват основата, стените (страничните и крайните), вратата, покрива и фрамужните прозорци. Те са подсилени с винтове, ъглови скоби и свързващи плочи (правоъгълни и Т-образни).

Полагане на основите

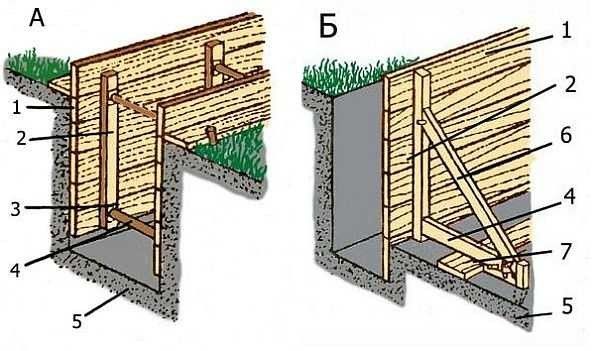

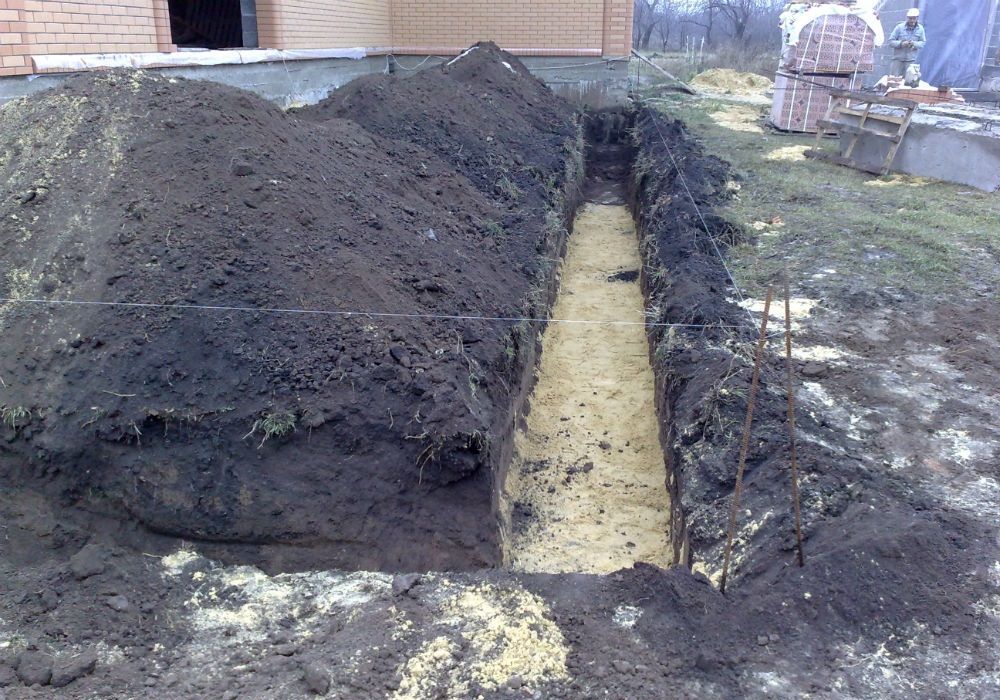

По периметъра на площадката се изкопава изкоп с напречно сечение 20 х 20 см, чиито стени и дъно се уплътняват, след което върху дъното се изсипва пясък.

Слоят трябва да е висок 10 см; за тази цел е най-добре първо да маркирате стените на изкопа. Пясъкът трябва да бъде уплътнен.

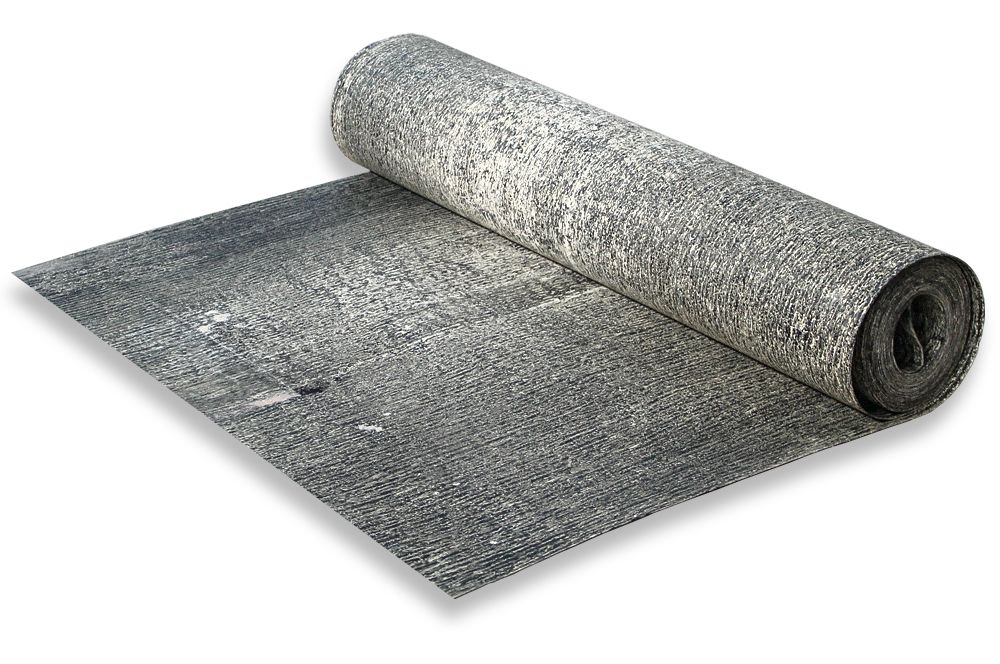

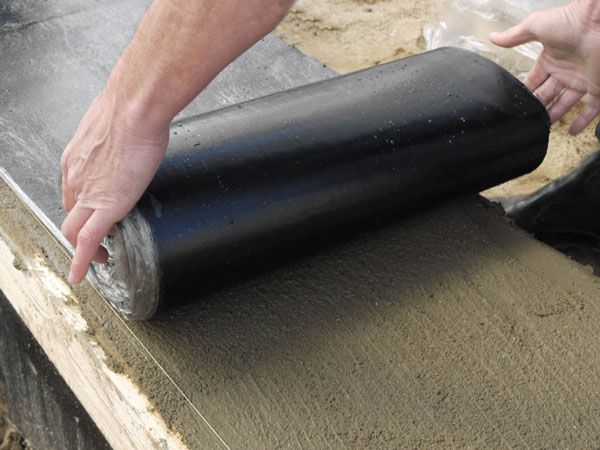

Върху пясъка се полага хидроизолационен слой, като например покривен филц или полиетиленово фолио. В идеалния случай хидроизолацията покрива дъното и стените на изкопа. Кофражът се изработва от налични материали, като дъски или шперплат, и трябва да е висок 25-30 см. За стабилизирането му обикновено се използват дистанционни елементи.

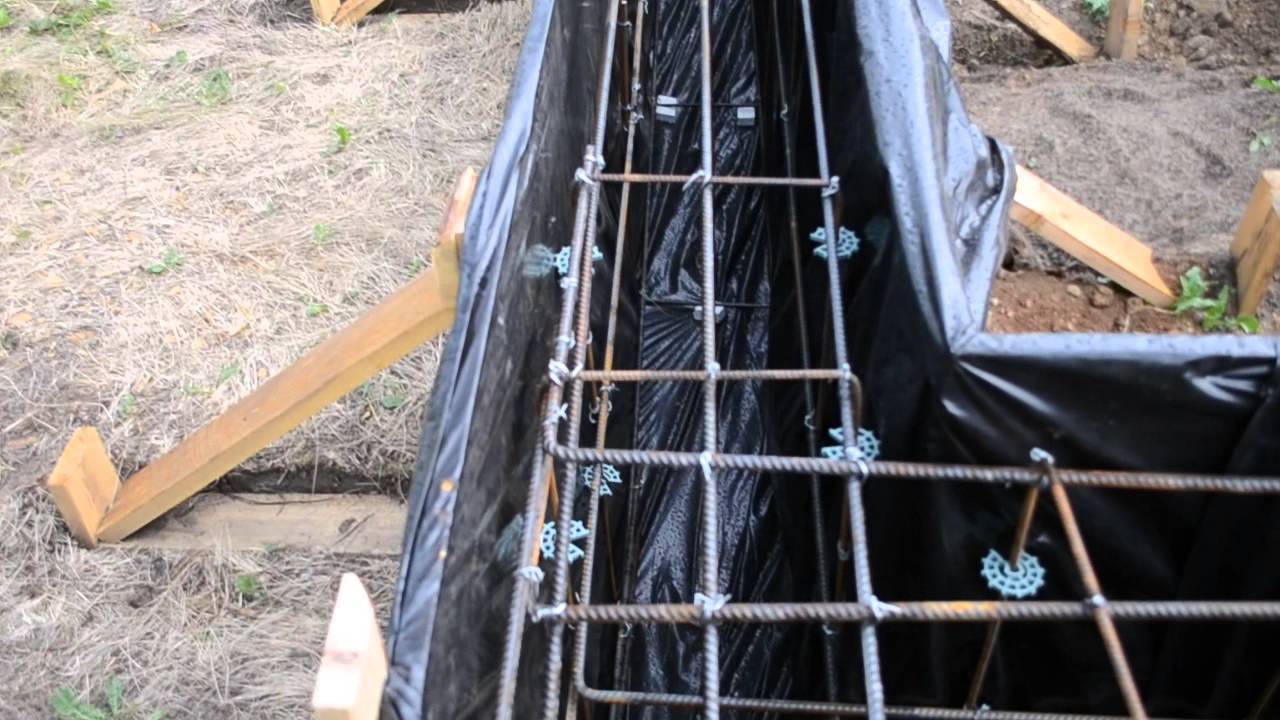

За укрепване на лентовия фундамент се използва армировка. Рамка с размери 15 х 20 см се оформя от стоманени пръти с дебелина 8 мм със свързващи елементи, разположени на разстояние 30 см един от друг. Те се закрепват със заваряване или анкери. По време на монтажа трябва да се внимава да се избегне всякакъв контакт между армировъчните елементи и хидроизолационните елементи. Поради тази причина металната рамка се монтира върху греди с височина 3,5-4,5 см.

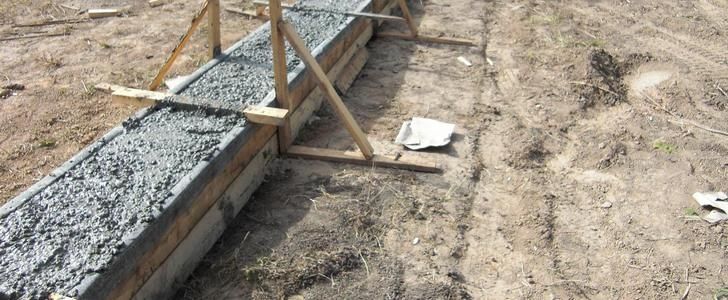

След това, бетон клас M200 се изпомпва в кофража с помощта на маркуч. Използва се лопата за равномерното му разпределение в изкопа. Стоманената конструкция трябва да бъде напълно запълнена. Когато е правилно излята, бетонната основа трябва да се издига на 20 см над земята (за височина на бетонната основа 30 см). Като алтернатива могат да се използват предварително вградени метални елементи.

След изливането на бетона, той се покрива с хидроизолационен слой. За да се осигури равномерно втвърдяване, бетонът се разкрива за приблизително 25 минути на всеки 12 часа в продължение на 48 часа. След като сместа се втвърди, кофражът се отстранява.

Настройка на рамката

След полагане на основата се монтират дървени елементи.

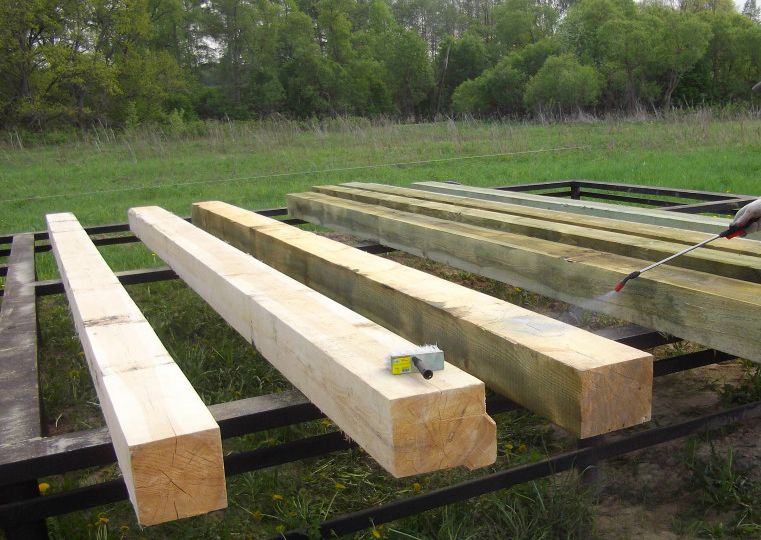

Дървесината е предварително обработена.

Гредите в изкопа са надеждно хидроизолирани. Върху бетонната плоча се полага слой покривен филц.

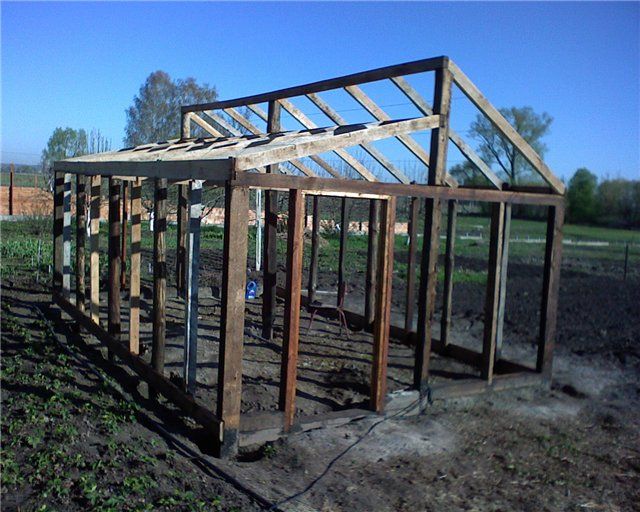

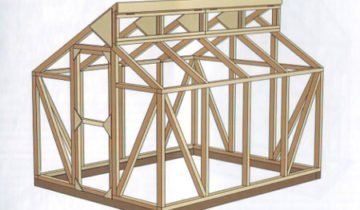

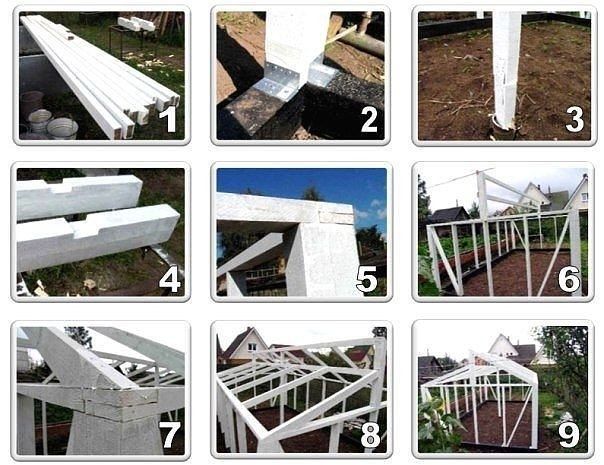

Изграждането на дървена рамка е подобно на сглобяването на плевня:

1. Долната рамка е изградена от греди 10x15 см със сглобки с полу-припокриване. За укрепване на сглобката се препоръчва нарязване на прорези.
2. Дървесината се закрепва с пирони (в ъглите могат да се използват винтове, пирони или болтове), след което рамката се монтира върху основата. В ъглите се пробиват отвори за анкерни болтове. Отворите се пробиват по подобен начин на интервали от 130-140 см.
3. Стълбовете се монтират в ъглите, както и на разстояние 65-75 см един от друг, по целия периметър, включително вратата (използва се дървен материал 10 x 15 см); за армиране се използват монтажни скоби; между стълбовете се поставят скоби за стабилизиране на рамката.
4. Горната рамка е изработена от греди с напречно сечение 10 х 10 см. За тази цел в гредата се оформят пълнозърнести жлебове на всеки 75 см.
5. В ход е монтаж на 4 опорни стълба, предназначени за поддържане на покрива.

Вентилационните отвори на фрамугата се изработват от профил с по-малко напречно сечение. За врати обикновено се използва профил 2 x 2 см, с ширина 70 см и височина 180 см. Препоръчително е вратата да се остъкли с поликарбонат от двете страни, за да се създаде въздушна междина, която ще служи като бъдеща топлоизолация.

При монтаж на рамка, изработена от метални тръби, свързващите елементи трябва да бъдат заварени.

Монтаж на покрив

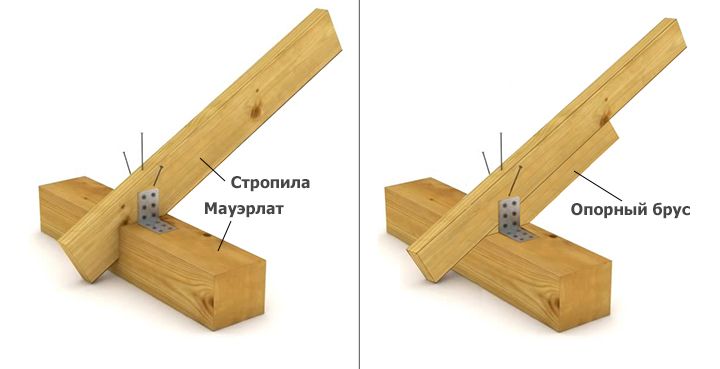

Монтира се гредоредната система. Компонентите се сглобяват на земята, като броят на гредите съответства на броя на стълбовете. Изходните материали са греди с размери 5,5 x 8 x 200 см и 5,5 x 8 x 140 см. „Северният“ склон трябва да е по-стръмен и по-висок от „южния“ склон с приблизително 40-47 см. След това елементите се повдигат върху рамката.

Готовите греди се закрепват към временни скоби. Дървените греди се закрепват с пирони, метални пластини и монтажни скоби.

Металните елементи се заваряват към стоманените рамкови конструкции или се закрепват с болтове. След като конструктивните елементи са закрепени, скобите се отстраняват.

Покритие за оранжерии

Обикновено се използва полиетиленово фолио или клетъчен поликарбонат.

Когато избирате полиетиленово покритие, трябва да обърнете внимание на:

• стабилизация – способност за запазване на физическите свойства на фона на продължително слънчево облъчване;
  наличност:

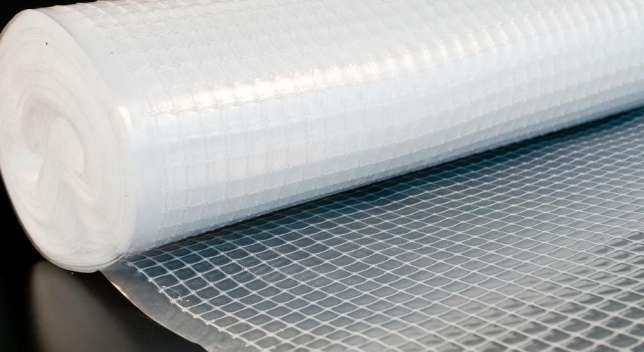

• подсилваща вложка, която увеличава здравината и износоустойчивостта на полиетилена;
  антистатично покритие, което забавя утаяването на прах и увеличава прозрачността на филма;
• хидрофилно покритие, което позволява на кондензата да се оттича свободно (не всички растения обичат вода, която капе върху тях).

Тъй като полиетиленът е значително по-лек от поликарбоната, за инсталирането на такава оранжерия не е необходима лентова основа.

Редът за облицоване е следният:

• върху една от секциите на оранжерията се опъва парче филм;
• летвите се полагат върху материала и се фиксират с самонарезни винтове;
• по подобен начин се поставя и фиксира парче полиетилен отвътре –
• в този случай се образува топлоизолационна въздушна междина с дебелина 5-7,5 см;
  след това всички секции на стената се покриват по подобен начин.

При избора на клетъчен поликарбонат като покривен материал, оранжерията се покрива отвън, като се използват самонарезни винтове за закрепване.

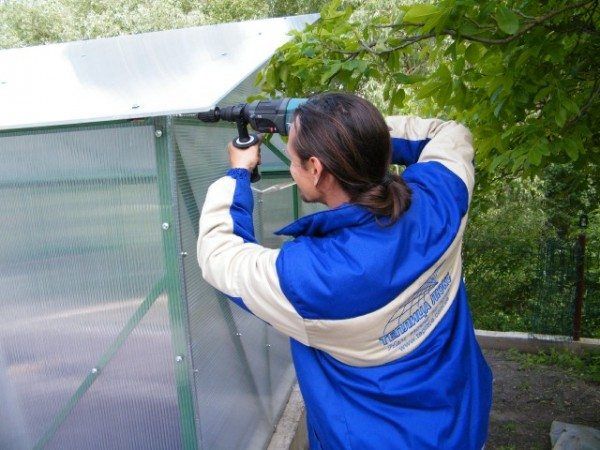

Поликарбонатна облицовка

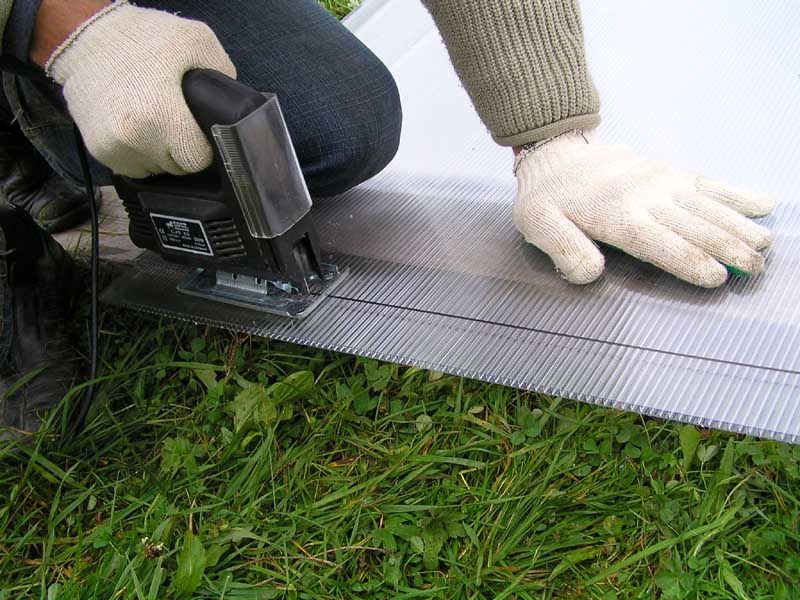

Процесът започва с рязане на материала с помощта на прободен трион и фино назъбено острие. Точките на закрепване се маркират и отворите се пробиват с бормашина.

Листовете се полагат с малка междина, за да се осигури евентуално разширение на поликарбоната. За закрепването им се използват самонарезни винтове с гумени уплътнения. Съединенията им, както и краищата, са покрити със свързващ профил. Важно е да не се презатяга поликарбонатът с винтове, тъй като материалът е крехък, и да се уверите, че покритата с фолио страна е обърната навън.

След като покривът е обшит, започва работата по стените. Важно е да се помни, че листовете трябва да бъдат ориентирани така, че вътрешните клетки да са вертикални при закрепване.

След стените започват да покриват крайните повърхности, фрамугите и вратите.

Интериорен дизайн

Интериорният дизайн включва, на първо място, електрическо окабеляване, автономно водоснабдяване и инсталиране на изкуствено осветление.

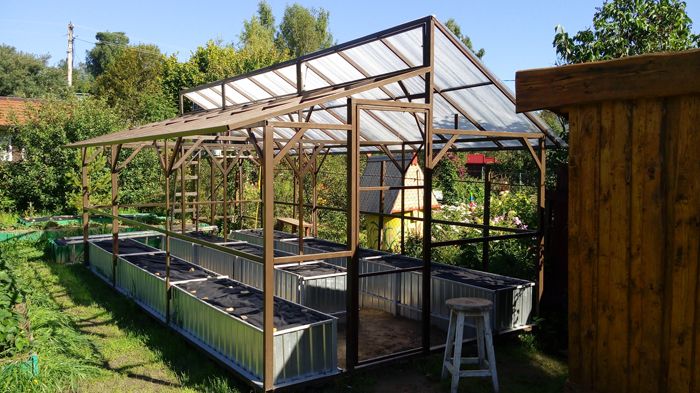

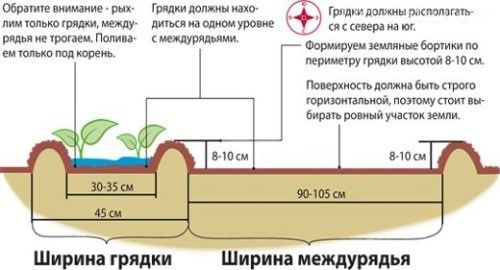

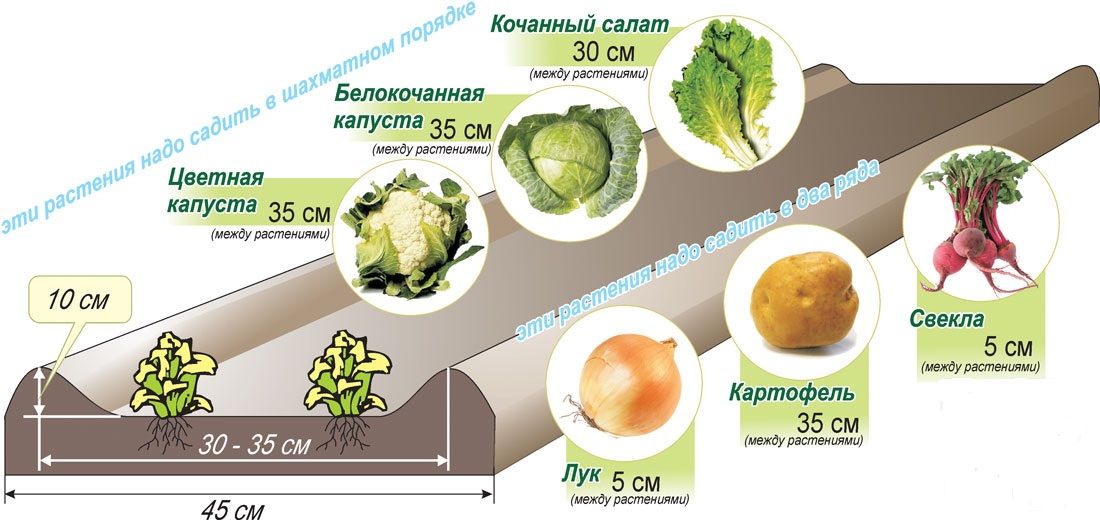

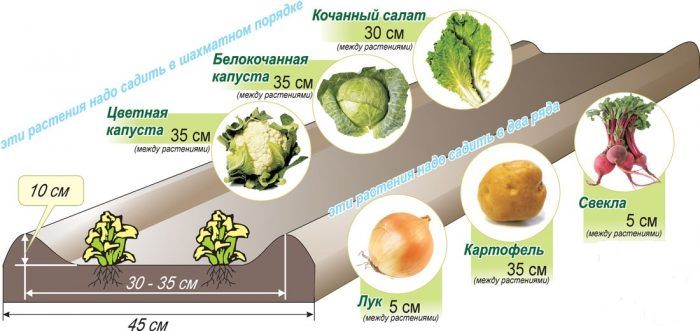

Особено внимание се обръща на разположението на лехите и пътеките. Достъпът до лехите трябва да е удобен.

Що се отнася до отоплението, всичко зависи от предназначението на оранжерията и плановете на градинаря. За целогодишна употреба отоплителната система е от съществено значение.

Цени за сводести оранжерии според Mittlider в различни размери

Приблизителните цени за несгъваема дъгова оранжерийна конструкция с разстояние между арките 1 метър, ширина 3 метра и височина 2,3 метра, в зависимост от дължината на конструкцията и дебелината на поликарбоната, са показани в таблицата по-долу:

Несгъваема сводеста конструкция
Дължина, м	Клетъчен поликарбонат, Русия, мм	Цена, рубли
4	3.5	25 510
6		32 730
8		40 594
10		48 495
4	4	26 122
6		33 517
8		41 644
10		49 772
4	6	29 010
6		37 230
8		46 594
10		55 959

Отзиви за оранжерията Mittlider

Наталия Сергеевна Шестопалова, 52 години, Семилуки

Със съпруга ми построихме оранжерия „Митлидер“ от дърво и я покрихме с пластмаса. Използваме я за отглеждане на чушки и домати. Не се нуждаем от отопление. Редовно посещаваме вилата си през пролетта и лятото, така че избягваме проблеми с вентилацията. Отваряме фрамугите при нужда. Реколтата е добра и сме доволни.

Дмитрий Анатолиевич Вешняков, 60 години, Москва

Построих оранжерията Mittlider преди три години. Реших да направя рамката от метал, а обшивката от поликарбонат за допълнителна стабилност. Обменът на въздух е забележимо по-добър, отколкото в традиционните оранжерии. Използвам оранжерията за отглеждане на домати. По време на епидемията от късна фитофтора се опитах да държа фрамугите затворени.

Денисова Лариса Николаевна, 34 години, Твер

Оранжерията допълва перфектно нашата градина. Размерите ѝ са 270 x 300 x 540 см с стъпка на дъгата 90 см. Конструкцията е издръжлива, надеждна и устойчива на вятър. Освен това е много удобна.

Ратников Александър Владимирович, 61 години, Москва

Мисля, че дизайнът на оранжерията беше добре избран. Строителството не отне много време и като цяло беше лесно. Задачата беше значително улеснена от факта, че строителните материали вече бяха включени. Оранжерията е здрава и просторна и задържа топлината много добре.

Огурцов Валери Павлович, 54 години, Москва

Парцелът ни е малък, затова избрахме специално проектирана 5-метрова оранжерия, която да замени износената. Оранжерията Mittlider със сигурност е по-удобна, по-висока и задържа топлината по-добре. И най-важното е, че е по-лесно да се работи с тиквички и домати. За съжаление, не помислихме навреме за инсталиране на термозадвижки - в горещо време се налага редовно да отваряме фрамугите. Ще поправя това това лято.
