Направи си сам копачка за картофи + Преглед на закупени копачки за картофи с цени

Днес все повече хора се връщат към частното земеделие. Причините са много: лоша екология, недоверие към производителите, желание да опитат плодовете на труда си и високата екологичност на отглежданите култури. Ако лехите са малки, работата с картофи не е трудна. Но как да се събере реколтата от голямо картофено поле? Много хора намират решение, използвайки специални мотоблокове с възможности за копаене на картофи. Това обаче не е евтино. Ръчното копаене на реколта в такъв голям мащаб е трудно. Някои квалифицирани майстори обаче са разработили свой собствен метод за сглобяване на картофенокопачка, използвайки отпадъчни материали. Ключът е да имате универсален мотоблок, който ще бъде движещата сила зад изобретението. Картофокопачката или картофенокопачката е специално приспособление, което се прикрепя към мотоблок или малък трактор. Тя позволява лесно копаене на клубените, изваждайки ги на повърхността. След това остава само да се разхождате по лехите и да съберете реколтата.

Производителите предлагат широка гама от картофени копачки за мотоблокове, от скъпи индустриални до евтини, нискокачествени китайски. Но можете да си направите сами картофена копачка за мотоблок. Преди да го направите, трябва да решите кой тип е най-подходящ.

Общи изисквания за копачка за картофи

Устройството работи на сравнително прост принцип: то извлича кореновата бала заедно с картофите. Картофите или се оставят на повърхността, или се събират в специален контейнер.

Оптимална дебелина на метала

Този параметър зависи пряко от очакваното натоварване, на което ще бъде подложен уредът. Конструкцията е изработена от листова стомана. Дебелината ѝ е изключително важна; минималната допустима стойност е 8 мм.

Колела за багер

За по-лесно движение, дизайнът включва колела. Ако сглобявате багера у дома, колела от стара количка ще свършат работа. В идеалния случай те трябва да са монтирани на ос и да имат дебели гуми. Ако планирате да използвате багера на твърда земя, е по-добре да монтирате метални колела.

Методи за свързване

Тук има два варианта. Първият е да се използва заваряване. Неоспоримото му предимство е структурната здравина. Вторият е да се свържат частите с болтове и гайки. Предимството на този метод е лекотата на сглобяване и демонтиране.

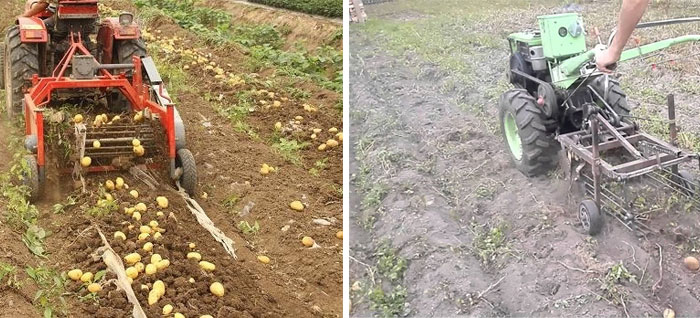

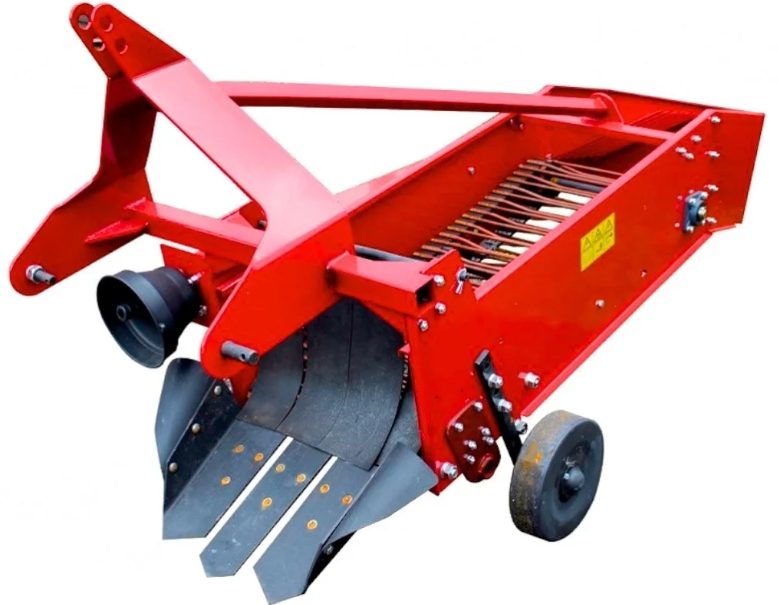

Едноредовите картофени копачки се използват с мотоблокове или минитрактори. Предлагат се и двуредови картофени копачки, но те се използват най-добре с трактор с висока мощност. Разликите между тези картофени копачки са показани на снимката по-долу.

Избор на вида на картофокопача

Уредът се използва както върху рохкави, така и върху уплътнени почви. В зависимост от това и други фактори могат да се разграничат следните характеристики:

• Различни размери.
• Различни техники на проектиране.
• Размер на работната лента.
• Необходимостта от плевене.
• Възможност за почистване на картофи от залепнала почва.

Гледайте това видео за това как сами да си направите картофена копачка, задвижвана от генератор:

Има следните видове копачи:

• Ветрилообразна (друго име е заострена).
• Тътен (вибрация).
• Конвейер (лентов или транспортьор).
• Барабан.

Нека ги разгледаме по-отблизо.

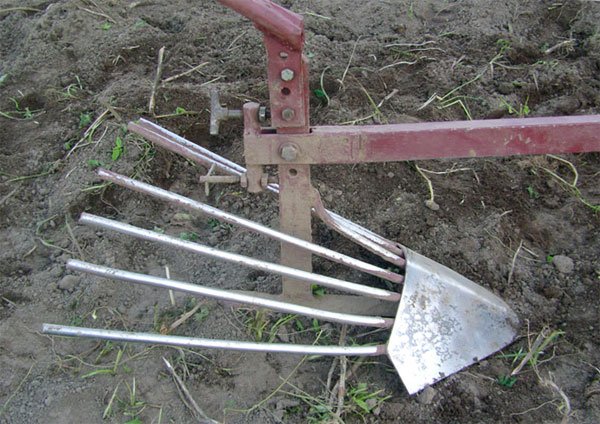

Вентилаторна (стрелообразна) картофена копачка за мотокар

Това устройство отдавна служи вярно на градинарите. Те го познават като „Делфин“ - копач с форма на ланцет или лапа. Дизайнът му е прост, лесен за използване и съвместим с всеки модел мотоблок, включително тези с водно охлаждане.

За да започне работа, агрегатът се прикрепя към минитрактор. Остър плуг разрохква почвата, след което извлечените от нея клубени се подават по ръба на лемежа (хоризонтално острие) върху метални пръти. Почвата, отделена от картофите, пада в пролуките между тях. Клубените продължават да се движат и падат на земята, където могат да бъдат събрани в контейнери.

Преди да започнете работа, окосете върховете. Малко количество плевели е приемливо. Този уред работи най-добре в мека, рохкава почва. Важно е почвата да е суха, тъй като тежката, влажна почва няма да се отдели от клубените.

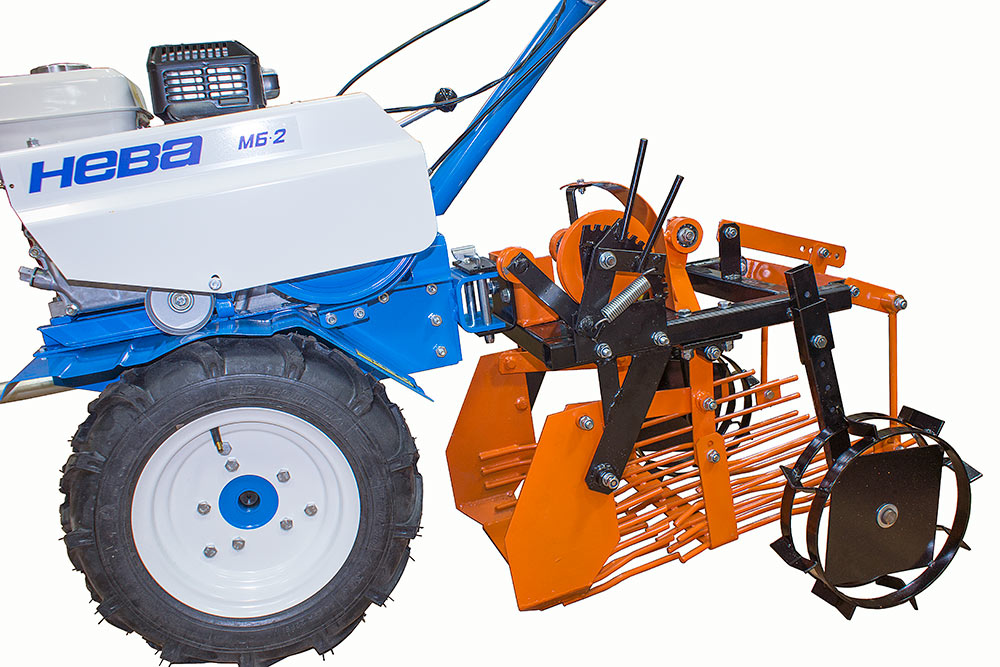

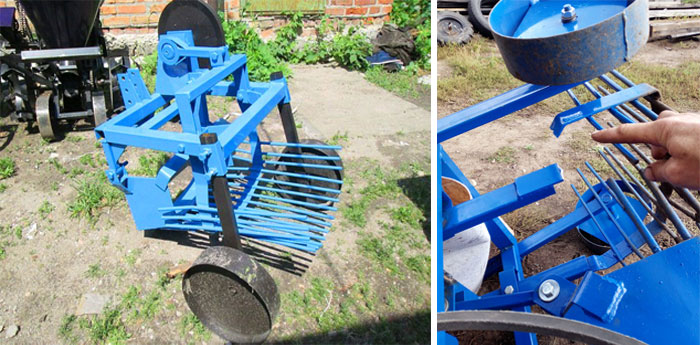

Вибрираща копачка за картофи

Това устройство, известно още като разклащаща се копка, е по-сложно и се състои от три основни части: острие, специална решетка, която вибрира с механизми, и метална рамка.

Багерът работи по следния начин: плуг разрохква почвата заедно с клубените. Те се подават върху вибрираща повърхност, изработена от метални пръти. Почвата пада обратно на границата, а картофите падат от противоположната страна. Това устройство позволява прибиране на реколтата дори в твърда и сравнително влажна почва. Идеално е за използване върху големи парцели.

Основните предимства на багера:

• Устройството покрива доста широка площ – приблизително 40 см.
• Ралният лемеж се задълбочава в почвата с 25 см.
• Загубата на реколта е минимална. Зависи от сорта картофи и рохкавостта на почвата. Минимумът е 2%, максимумът е 10%.

Но има и своите недостатъци. Основният от тях е постоянната вибрация, която затруднява управлението на мотофрезата и бързо уморява градинаря. Този проблем може да се отстрани чрез монтиране на два ексцентрика, които ефективно гасят вибрациите. Преди да започнете работа, отстранете напълно плевелите и върховете на растението, в противен случай зелената маса ще запуши опорите на колелата и решетката.

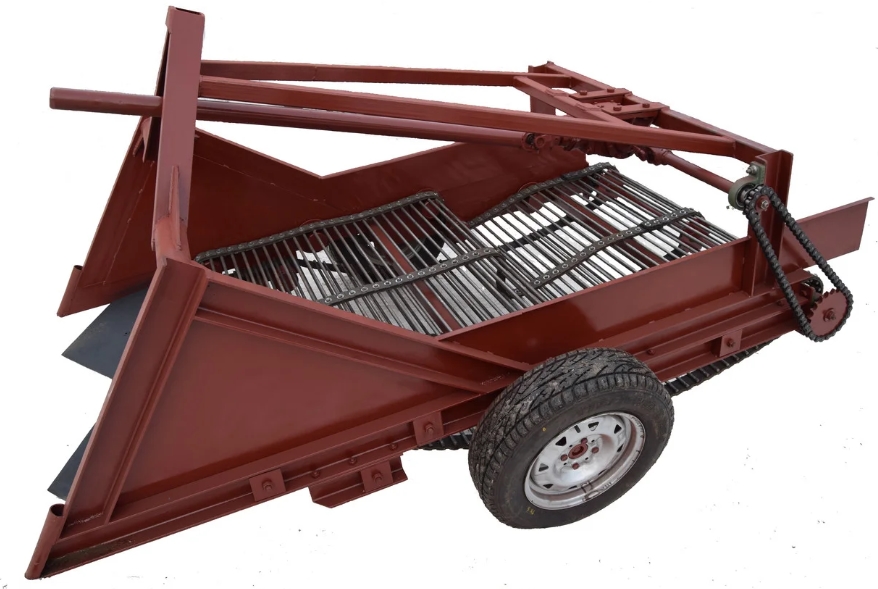

Конвейерна машина за картофи

Това удобно устройство може да бъде както голямо, така и съвсем скромно по размер. То работи чрез извличане на клубени от почва, разрохкана с нож, поставянето им върху движеща се лента и след това разделянето им.

Лентата е направена от малки метални пръти, разположени успоредно и закрепени с верига. Докато клубените се движат по нея, излишната почва се изсипва през пролуките в решетката и клубените или падат обратно на земята, или попадат в специален контейнер.

Конвейерът се задвижва от вала на мотоблока и верижна (или зъбна) трансмисия.

Ралният лемеж се задълбочава в почвата с 15-18 см, което прави възможно загубата на не повече от 5% от реколтата.

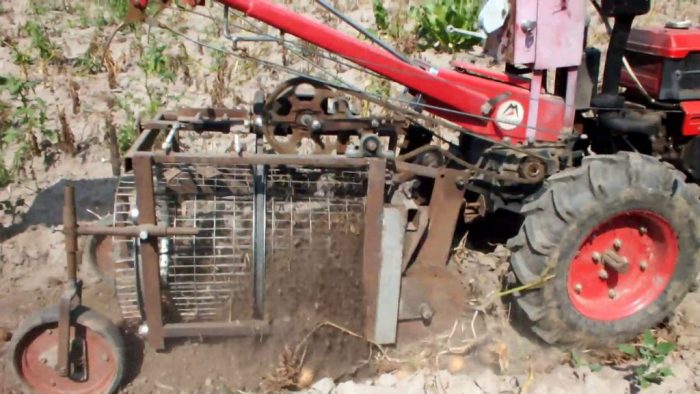

Барабанна копачка за картофи

Устройството е високоефективно на големи площи, което улеснява събирането на реколтата. Конструктивните елементи, като рамката на колелата и лемежа, са идентични с тези на други видове копачи. Третата част е барабан, изработен от метални пръти, който се върти по време на работа.

След като лемежът разреже почвата, буци пръст и картофи се поставят в барабана. При въртенето му, големите буци се раздробяват и освобождават, а грудките се придвижват към края и падат в процепа.

Въртенето на барабана се постига на същия принцип, както при конвейерните модели – въртящ момент, предаван от вала на мотоблок. Предимството на този тип багер е щадящото боравене с реколтата. Картофите не се увреждат в барабана, а почвата се обработва на достатъчна дълбочина, за да се минимизират загубите.

Когато обмисляте закупуването или изграждането на багер, е важно да вземете предвид почвата, върху която ще работите. Колкото по-лека е почвата, толкова по-прост трябва да бъде дизайнът.

Гледайте видеото, за да видите как работи хидравлично задвижван багер:

Коя машина за картофи е по-лесна за направа?

Дори начинаещ може да си направи ветрилообразен багер. Можете дори да използвате счупени градински инструменти като компоненти. Лемеж може лесно да се направи от стара лопата, а зъбците от стара вила могат да се използват като пръти. След това прикрепете готовия уред към мотокар или минитрактор. Този багер може да бъде полезен в рохкава, суха почва.

Изработване на различни видове картофени копачки сами

Подготовката включва подготовката на инструментите, които може да са необходими:

• Пробиване.
• Ниво.
• Крепежни елементи - болтове, шайби и гайки.
• Заваръчна машина.
• Квадрат.
• Метални пластини и ъгли за закрепване.
• Българин.

Сега нека разгледаме стъпка по стъпка производствените схеми за различните машини за картофи, които обсъдихме по-горе.

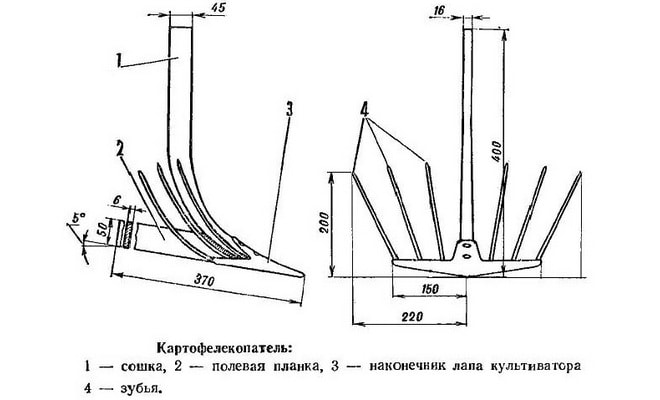

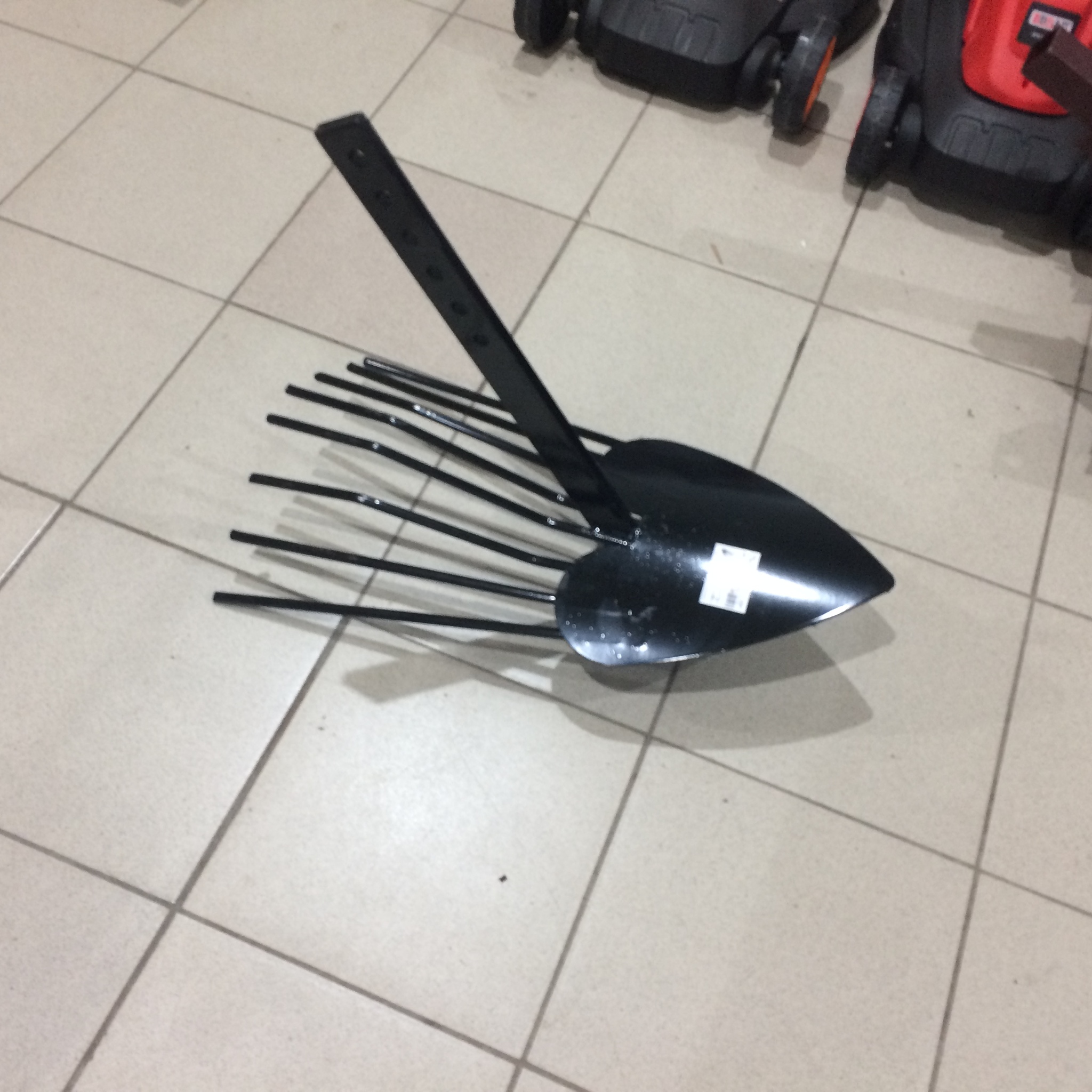

Направи си сам ветрилообразна или стреловидна копачка за картофи

Това е най-простият модел. Може лесно да бъде сглобен от почти всеки градинар, който добре разбира как работи устройството. Изграждането на този багер не изисква много време, пари или специализирани умения.

Материали за домашно приготвена ветрилообразна копачка за картофи:

• Стоманен канал.
• 8 метални пръта. Те могат да бъдат направени от арматура или от зъбите на стара вила или друг инструмент.
• Лемеж за плуг. За да направите такъв, използвайте острието на стара лопата. В идеалния случай стоманата трябва да е с дебелина поне 5 мм.
• Няколко метални ъгъла.

Основата на устройството е направена от швелер, върху който са монтирани теглича и плуга. Към лемежа са заварени метални пръти, чиято основна цел е да отделят кореноплодите от почвата.

Дизайнът има някои недостатъци:

• Ширината на обработваемата ивица достига само 25 см, което води до загуба на част от реколтата.
• Картофите често се повреждат от ралото.

Това устройство е най-подходящо за събиране на картофи в малки площи в южната част на страната.

Направи си сам вибрираща или пресяваща копачка за картофи

За производството на устройството ще ви трябват следните части:

• Метални канали и валцувани ъгли.
• Железни пръти. Арматурата работи чудесно.
• За плуга ще е необходима издръжлива стомана. Дебелината му трябва да бъде най-малко 0,5 см. Може да се използва циркулярно острие.

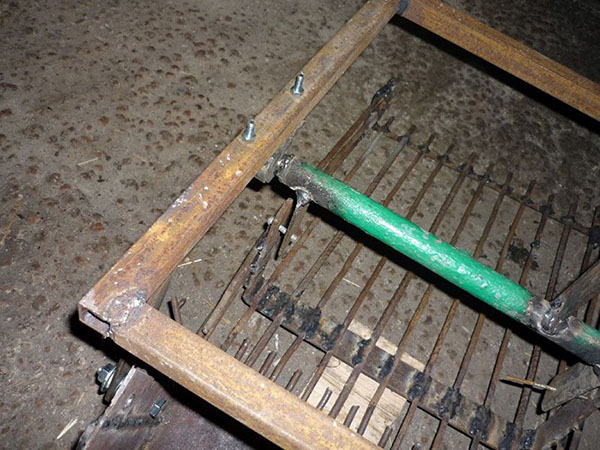

Основната част на багера е рамката. Системата за окачване, прътите и колелата са монтирани върху основата.

Инструкции стъпка по стъпка:

• За да направите основата, разрежете канала на четири парчета - две с дължина 1,2 м и две с дължина 0,8 м. Най-добре е да използвате квадратна тръба 40x40 мм. Получените парчета се заваряват заедно, за да образуват правоъгълна конструкция.
• Разделете мислено дължината на рамката на четири части. Заварете напречни греди към четвъртините. Заварете вертикално квадратни тръби в долната част, за да държите оста. За целта пробийте отвори с диаметър 1 см с бормашина.

• Отстъпете 4 см от ръба и вертикално прикрепете квадратен канал с дължина 0,5 м. Отстъпете още 15 см и заварете следващия канал с дължина 0,4 м. Разстоянието до следващия вертикален канал, който ще бъде дълъг 0,3 м, е 0,4 м. Получената конструкция трябва да наподобява стълби.
• За да закрепите стълбовете, ще ви е необходима метална лента с дебелина 0,5 см. Стълбовете са свързани под ъгъл от 45°; ако е необходимо, лентите могат да бъдат заварени заедно.
• За да направите лемеж за плуг, изрежете две остриета от ламарина. Използвайте чук, за да оформите получените заготовки в изпъкнала форма.

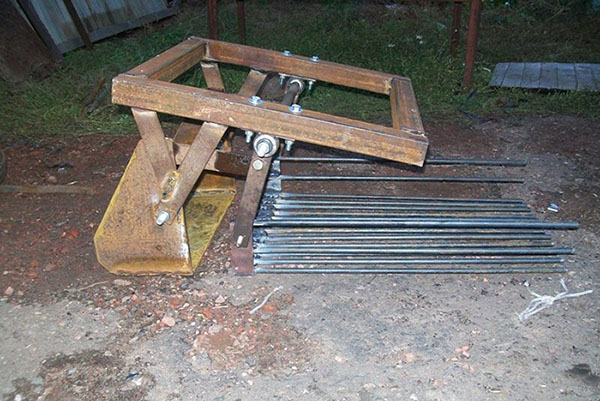

• Следващата стъпка е да направите дъската за наклон. За целта заварете арматурни пръти към основата. Те трябва да са разположени на разстояние 5 см една от друга и да са дълги поне 1,2 м.

• Допълнителна, но удобна функция са регулируемите пръти. Те са необходими за поддържане на удобен наклон за наклонената дъска. Това е особено полезно за проблемна почва. Най-простият вариант е метална рамка, към която е закрепена наклонената дъска.
• Колела за движение и опора. Ако имате стара градинска количка, можете да използвате нейните колела. Те могат лесно да се закрепят с щифт.

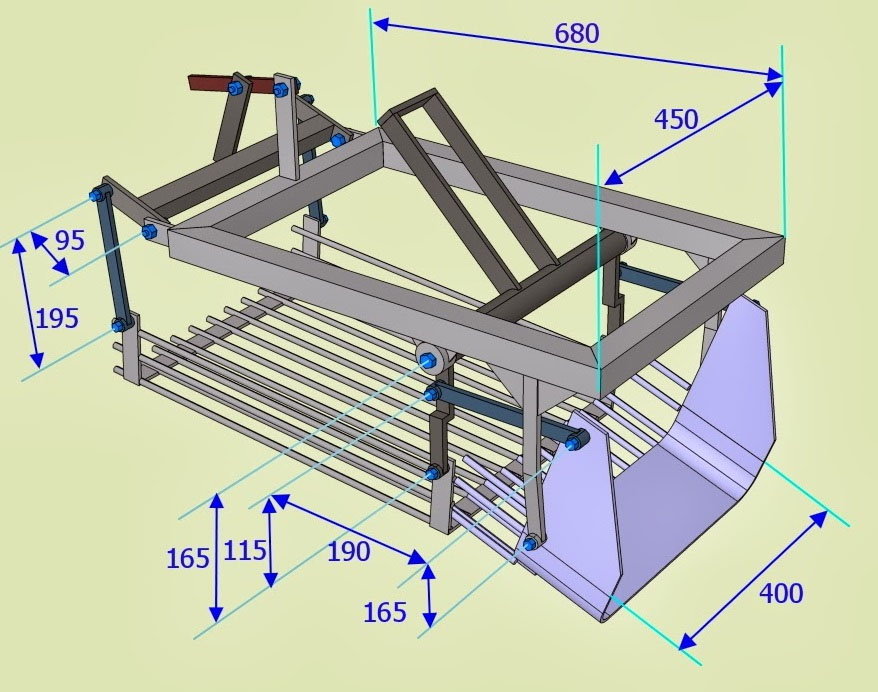

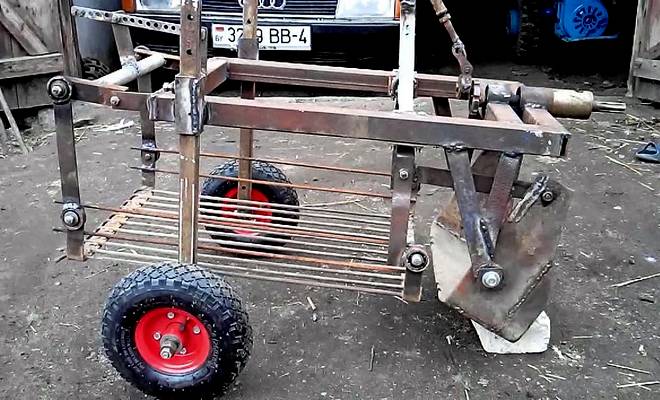

Втората версия на вибрираща или тракаща картофена копачка, направена на ръка

След това ще разгледаме как сами да си направите тази вибрираща машина за картофи:

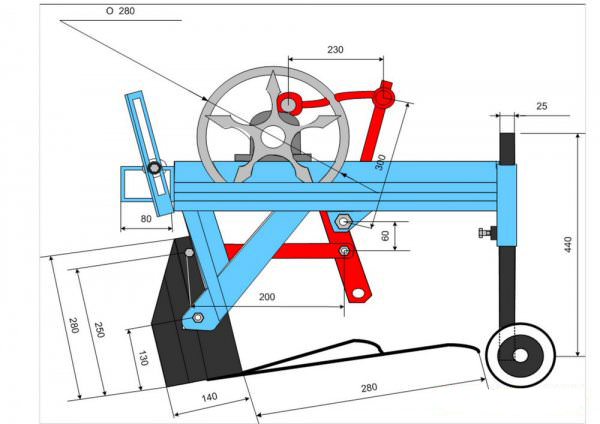

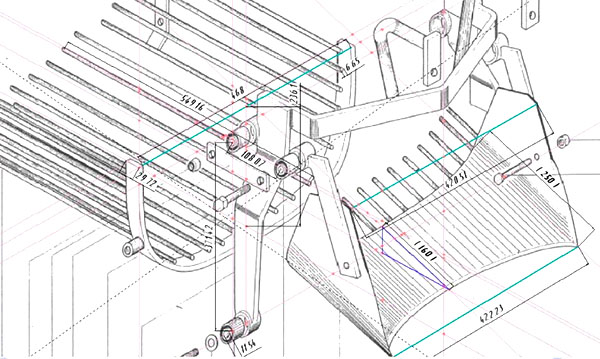

По-долу е даден подробен чертеж на машина за изкопаване на картофи.

За да го направите, ще ви трябват:

• Тел.
• Останки от велосипед.
• Вагнер (за колела).
• Корнер (35-ти).
• Профил 25, дължина 460 мм.
• Ламарина.
• Кормилни щанги.
• Съвети.
• Канал за производство на механизъм за ремарке.
• Ексцентрик със задвижване.
• Инструмент (шлифовъчна машина, бормашина).
• Заваръчна машина.

Инструкции стъпка по стъпка:

Двойна рамка (460 x 460 мм, височина 60 мм) е изработена от метален профил с помощта на поялник. От едната страна са закрепени опорни стълбове (440 мм, профил 25-ти калибър), а от другата - канал. Към стълбовете е заварена ос с колела Wagner. Към останалите две страни са заварени метални ленти, които да задържат лемежа. Тя е изработена от метал (трикомпонентна конструкция) и ще повдига почвения слой. За целта металният материал се сгъва до необходимите размери (390 мм ширина, 280 мм височина, 140 мм ширина, стесняваща се към долната част), като гънките трябва да бъдат заварени за сигурност. Закрепва се към лентите с помощта на безшумни блокове. Разстоянието от основната ос на въртене до теглителния прът е 60 мм. Самият лемеж трябва да бъде допълнен с телени пръти с форма на осморка. За да се направи конструкцията по-надеждна, по целия периметър е заварена метална лента, изработена от трикомпонентна метална плоча. Към нея ще бъдат закрепени пръти с дължина 350 мм. Режещ ръб, изработен от здрава стомана, трябва да бъде занитен от обратната страна и добре заточен. След това към лемежа се заваряват регулиращи пръти (на височина 250 мм), които ще го свържат с ексцентрика (300 мм задвижваща скоба, 230 мм задвижваща щанга, 25 мм ексцентрик). След това боядисайте конструкцията. За безопасност всички движещи се части трябва да бъдат боядисани в червено.

Ето принципа на работа на тази машина за картофи. Ще започнем, като я опишем отгоре, като започнем с двигателя. Двигателят задвижва ролка чрез ремъчна предавка, направена от лагер, който след това го предава към ексцентрик, който чрез кормилен прът задвижва сферично-гнездова конструкция. Тя е закрепена чрез пръти и е свързана с лемежа. Лемежът започва да се движи и да извършва възвратно-постъпателно движение. Това движение се използва за събиране и пресяване на плодовете.

Можете да гледате целия процес на създаване в канала на Й. Лесков:

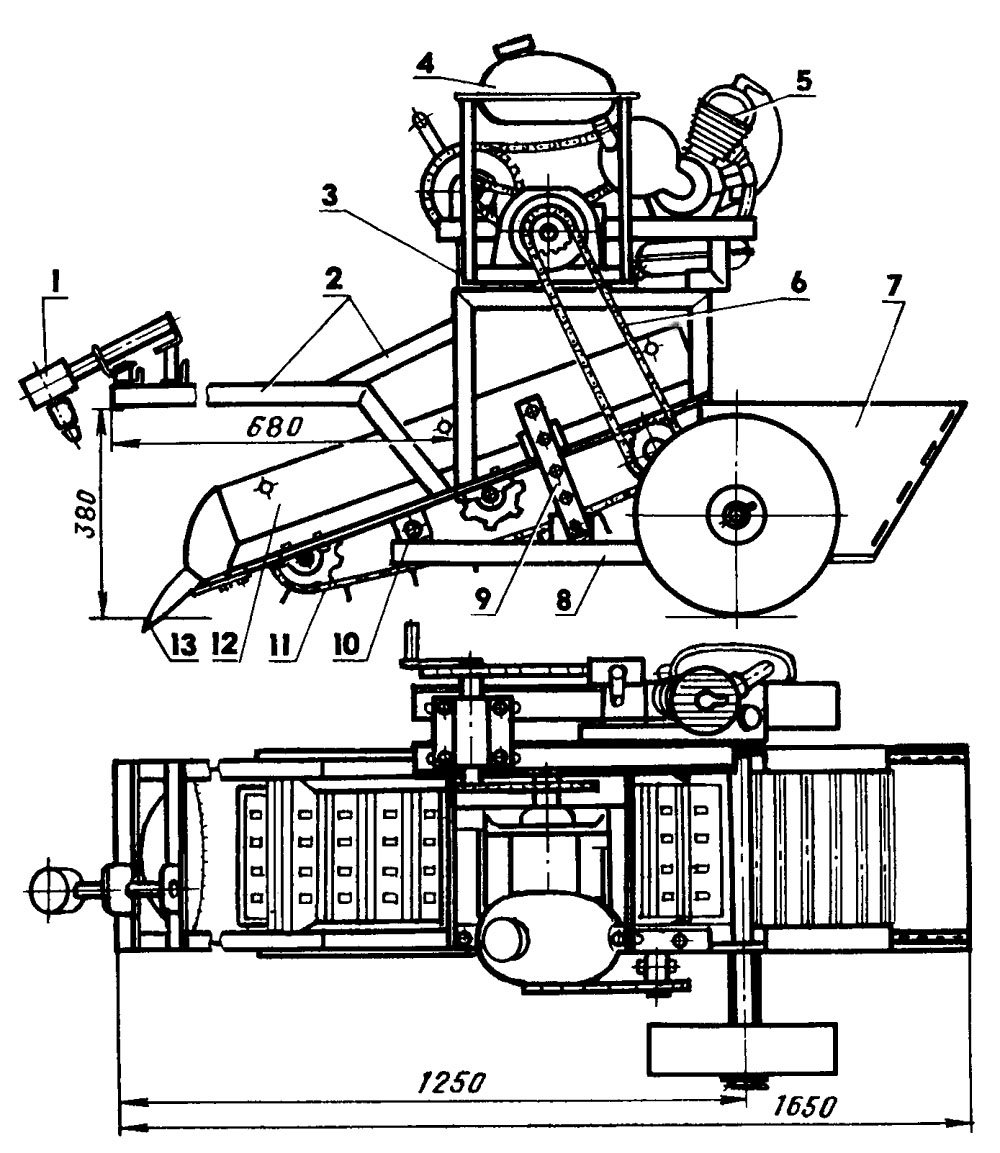

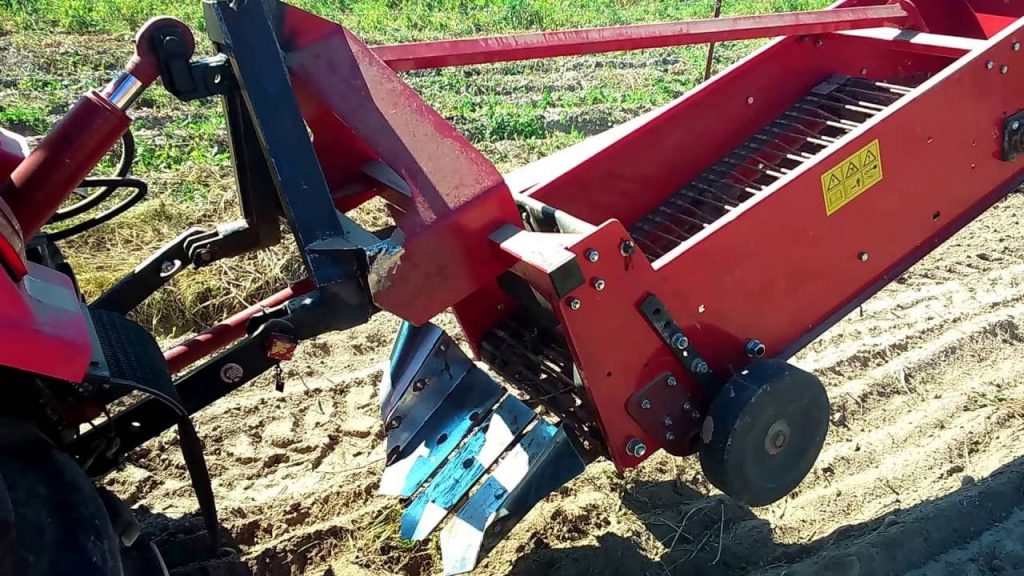

Направи си сам картофена копачка с конвейерна лента

Това се отнася до частта от уреда, през която се движи почвата, съдържаща картофите. Докато почвата се движи, тя се отделя от клубените и пада през тях, оставяйки градинаря просто да събере реколтата без пръст. Тази задача може да бъде опростена чрез насочване на потока от картофи в приемен бункер.

Конвейерът може да бъде направен от метални пръти. Арматура, нарязана на парчета, също ще свърши работа. Прътите се монтират във верига или подвижен джант, успоредно един на друг. Конвейерът се задвижва от скоростна кутия от мини трактор, използвайки верижна или зъбна предавка.

Процедурата за производство на конвейерна багерна машина:

1. Направете рамка от правоъгълен метален профил.
2. Изрежете лемеж за плуг от дебела и издръжлива листова стомана.
3. Оборудвайте рамката с ролки, които ще позволят на конвейерната лента да се движи.
4. Инсталирайте конвейера.
5. Монтирайте скобите за скоростната кутия и трансмисията и прикрепете тези устройства към тях.
6. Върнете колелата на мястото им.

Важно е да се обърне внимание на надеждността на компонентите, тъй като устройството ще се използва в замърсени и прашни условия.

Направи си сам барабанна копачка за картофи

Производството на такъв агрегат изисква изключителна прецизност и специфични умения. Барабанът е изработен от метални пръти, след което е свързан към скоростната кутия и вала за отвеждане на мощност чрез верижна или зъбна предавка. За тази цел се използва теглич с директно задвижване. Закрепването на лемежа трябва да е шарнирно.

След това устройството се заварява към дисковете и се монтира на две оси. Барабанът се поставя върху огънатите дискове, които лесно могат да бъдат направени от велосипедни джанти.

Валът се върти, което кара барабана да се движи, улавяйки почвата и грудките. Въртенето кара почвата да се изсипе, а грудките да се изместят към ръба и да паднат на земята.

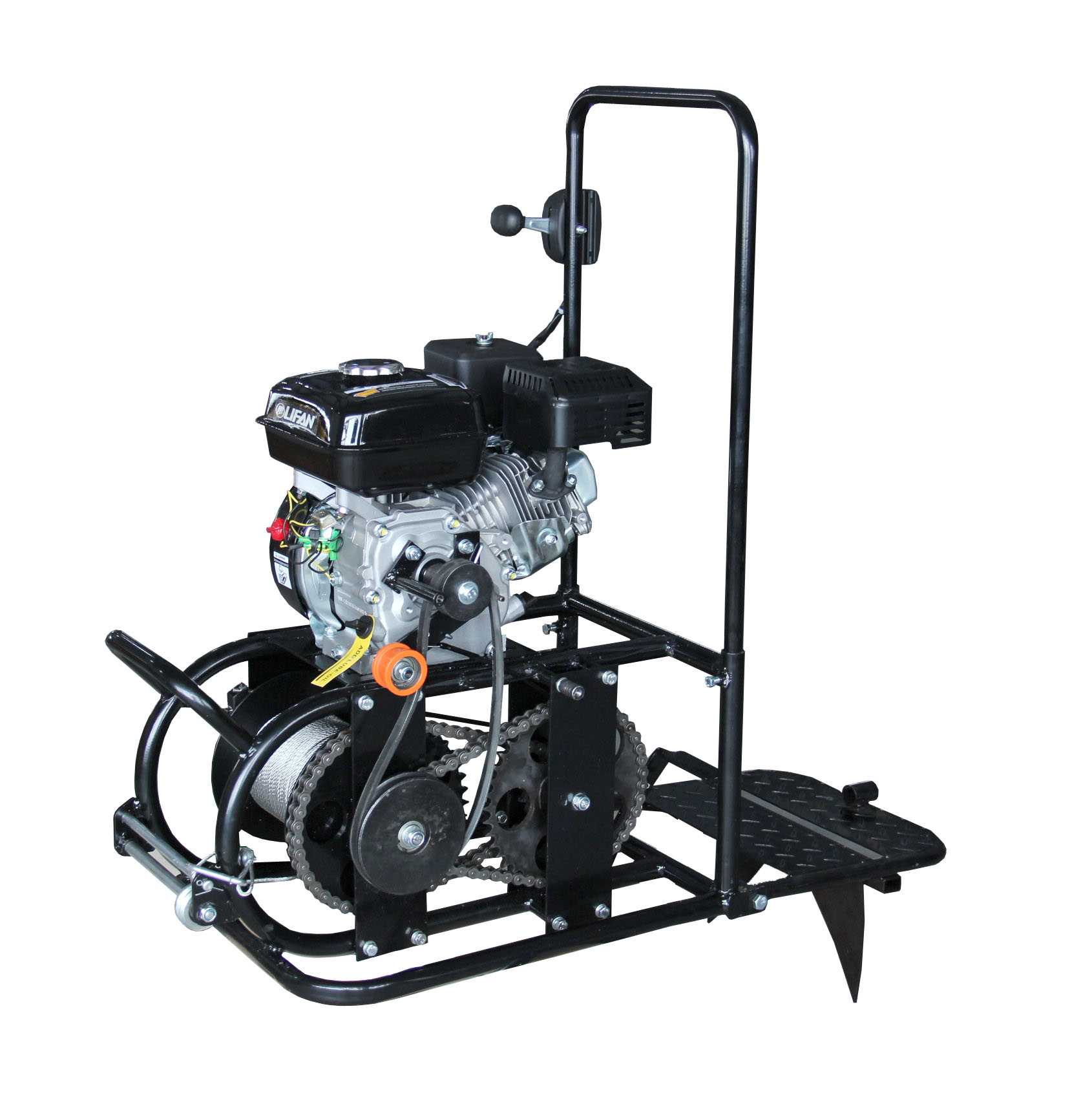

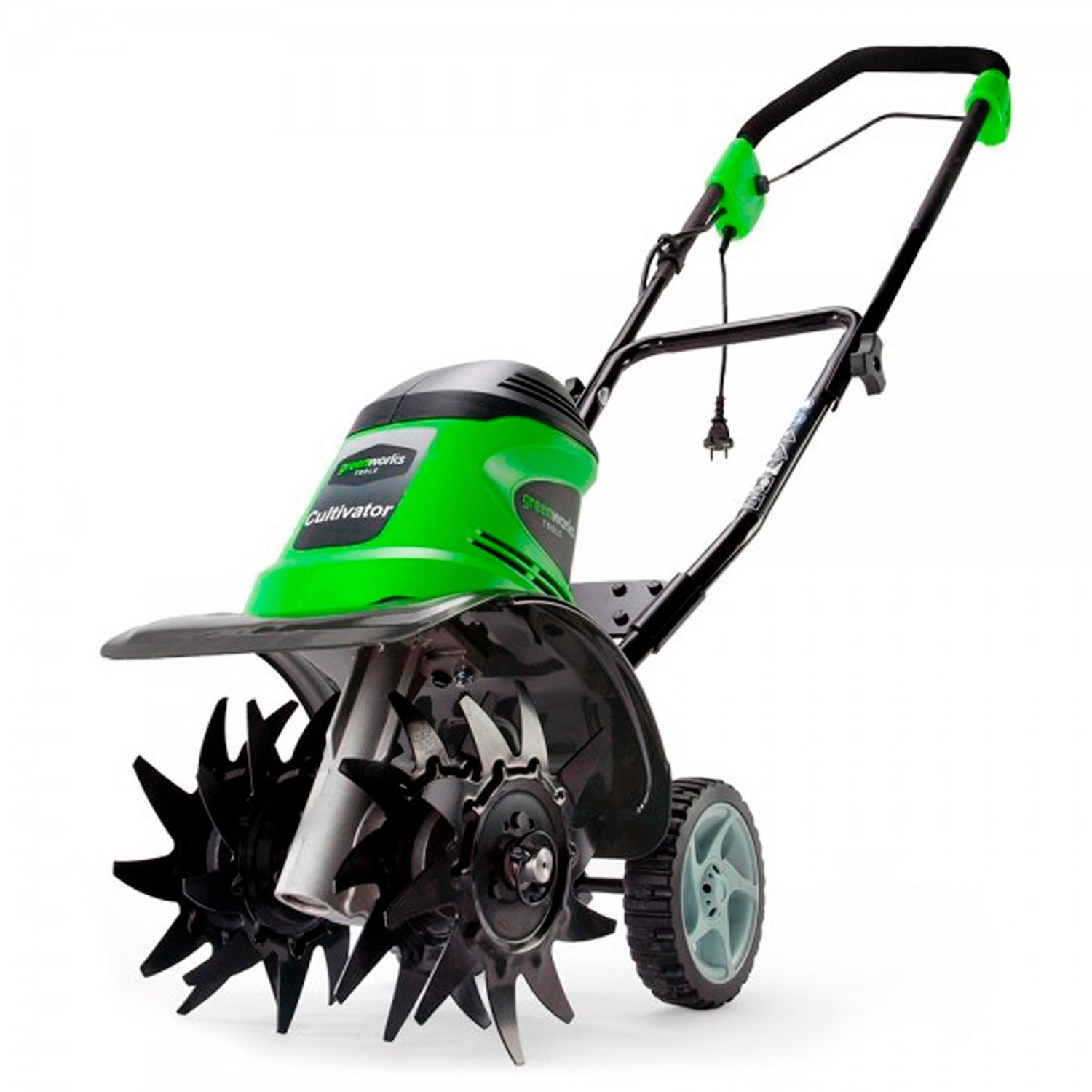

Картофените машини могат да се монтират не само на мотокар, но и на култиватор и лебедка (моторизирана лебедка). Разликите между тези устройства са показани на снимката по-долу.

Конвейерна багерна машина за тежкотоварна техника

Тежкотоварната техника е проектирана да обслужва големи площи. Ето защо е важно да се използват подходящи прикачни устройства. Конвейерна машина, подходяща за този тип селскостопанска техника, трябва да може да прибира реколтата на два реда, но събраната реколта не изисква допълнителна работа и може да се съхранява веднага.

Много е трудно сами да си сглобите такава машина. По-добре е да използвате индустриални модели, които са с гаранция, ще издържат по-дълго и ще осигурят по-добро обслужване.

Използването на универсален картофенокомбайн, който изкопава клубените, премахва почвата и връхните части, а след това ги товарят отново, има смисъл само в индустриален мащаб на много големи полета. Такива машини тежат над тон и са скъпи.

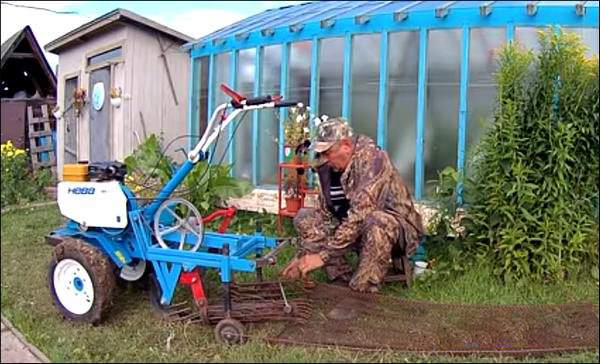

Как да инсталирате картофокопач на мотокар

И така, картофекопачката е готова, но е твърде рано да започвате. Първо, трябва да я настроите и инсталирате правилно. Целта е не само да съберете картофите, но и да избегнете повредата им.

Регулиране на багера:

• Разхлабете болтовете, разположени между рейка и ключалката.
• Преместете лемежа, докато регулирате дълбочината на проникване. Оптимално е 30 см. Всичко по-малко може да повреди реколтата.
• Затегнете монтажните болтове.
• Сега трябва да регулирате наклона на наклонената дъска. За да направите това, просто завъртете дръжката, докато дъската докосне земята, след което я завъртете в обратната посока. Задната част на дъската трябва да е повдигната на около 5 см над земята.

Как да копаем картофи с мотокар и картофена копачка

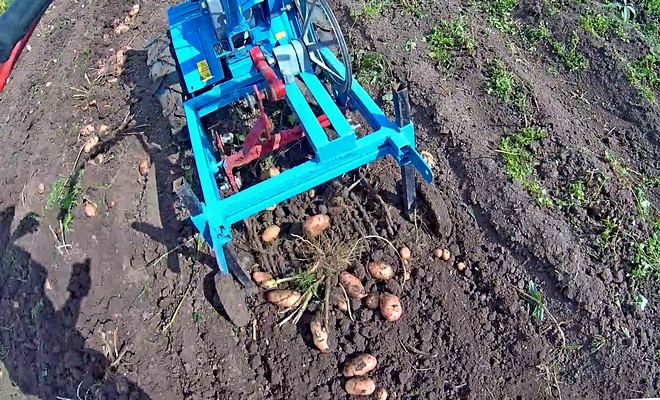

Принципът на действие на агрегата остава непроменен. Ралният лемеж реже почвата, повдига слоевете, съдържащи грудките, и ги обръща на повърхността. Остава само да се ходи по редовете и да се събират картофите в контейнери.

Как да окопаваме картофи с мотокар

Огряването е необходима, но непопулярна процедура сред градинарите. Храстите трябва да се покриват с почва от време на време, в противен случай корените ще пораснат и самите картофи ще бъдат малки. Слой почва осигурява защита от вредители и предотвратява растежа на плевели. Ръчната работа е отнемаща време и трудоемка, така че може да се механизира.

Най-добре е да използвате мотоблок за окопаване след дъжд, за да може почвата да абсорбира водата. Предлага се специален инструмент, наречен окопател, който може да бъде както листов, така и дисков. Удобно е, когато този инструмент е оборудван с механизъм за регулиране, който позволява използването му с различни разстояния между редовете.

Приставката може да има един или повече чифта дискове, изработени от листова стомана с дебелина най-малко 2 мм. Дисковете са свързани под ъгъл един към друг. Втулките осигуряват въртене.

Преди да обработвате картофените лехи, отделете време за подготовката им. Ъгълът и дълбочината на обработка са ключови. Скоростта на работа трябва да е бавна. Първата обработка се извършва веднага след появата на кълновете. Втората се извършва, след като кълновете достигнат височина 40 см.

Преглед на търговските копачи на картофи с цени (таблица)

Име, вид	Подробно описание	Цена

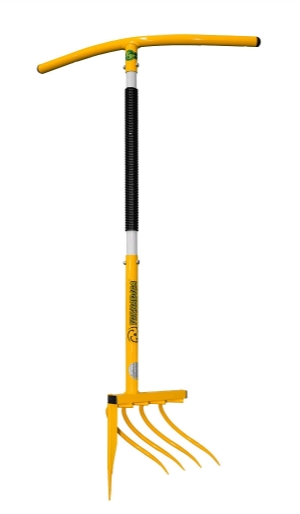

Ръчна картофокопачка "Торнадика" (Торнадо)	Инструментът се поставя вертикално надолу успоредно на билото и се завърта около оста си - зъбите на инструмента се завинтват в почвата под картофения храст, изхвърляйки клубените навън. Технически параметри: Тегло: 3,1 кг.	1200 рубли

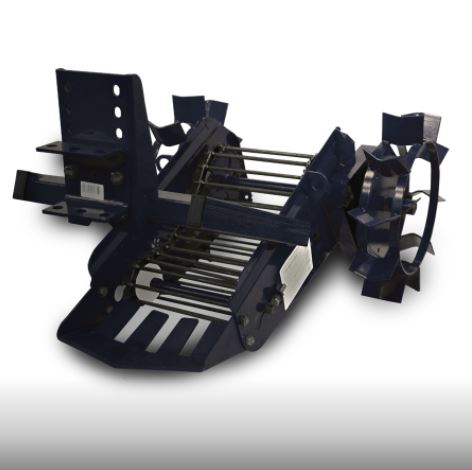

Картофокопачка за мотоблок Нева/Ока/Каскад	Устройството е предназначено за употреба с мотоблокове Tselina MB, Kaskad, Kadvi и Neva. Багерът пресява почвата и клубените се изхвърлят на земята практически без повреди. Уредът е идеален за средни и леки почви. Може да се прикрепи към мотоблока с помощта на теглич, който не е включен в комплекта. Технически параметри: Височина - 55 см. Ширина - 44,5 см. Тегло: 5,25 кг.	Цената е доста ниска, 1100 рубли.

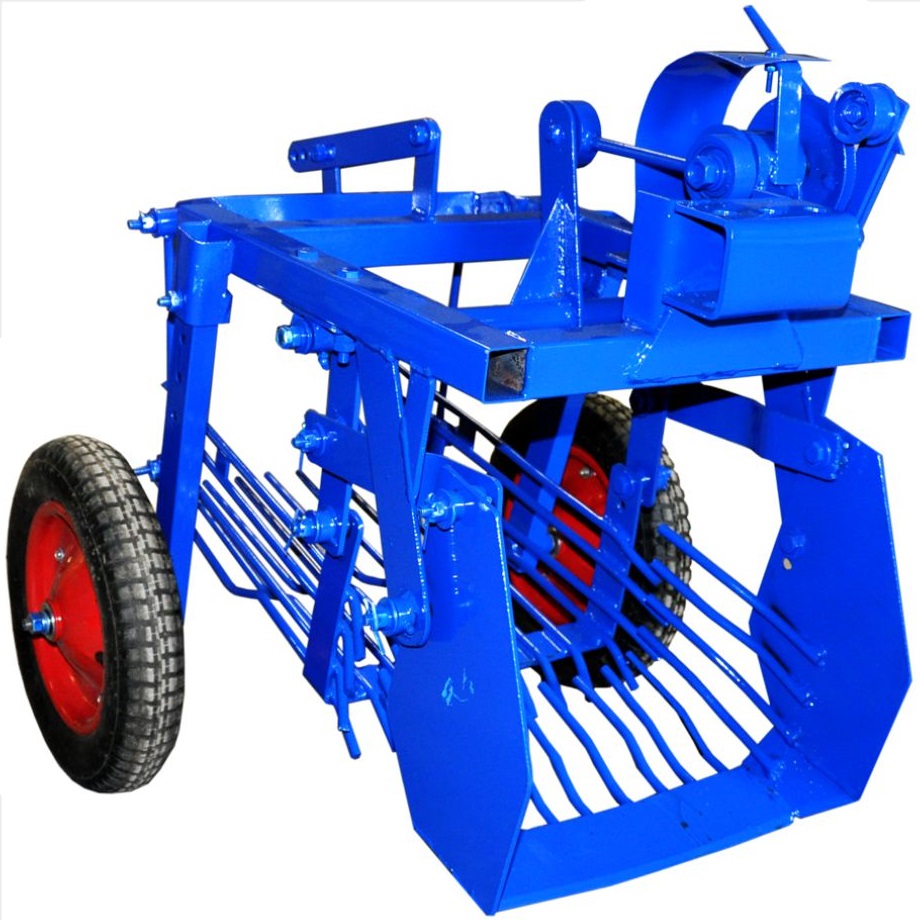

Вибрираща (ръмжаща) картофена копачка за мотокар FORZA	Устройството ще помогне на градинарите да събират не само картофи, но и лук, цвекло и чесън. Разстоянието между редовете за устройството трябва да бъде поне 60-70 см. За да увеличите теглото, поставете тежест от 50 кг отпред. Съвместимо е с мотоблокове NEVA, Salute, Kaskad, Favort и подобни. Доказано е ефективно в леки и средни почви със следните характеристики: Максималната допустима влажност е 27%. Замърсяване с камъни - максимум 9 т/ха. Твърдост на почвата: максимум 20 кг/см². Технически параметри на устройството: Височина - 79 см. Дължина - 82 см. Ширина - 76 см. Теглото на целия комплект е 37 кг. Производителност: 0,05 ха/час. Скоростта на движение на устройството е 0,1-2,1 км/ч. Дълбочината на плуга е 20 см. Радиус на завиване: 3 м. Задвижването се осъществява от клинов ремък A-1180.	12900 рубли.

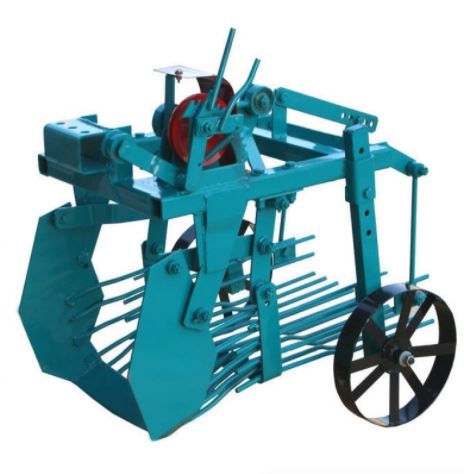

Вибрационен (екран) картофокопачка Союзмаш ККМ-1	Използва се за изкопаване на картофи. Грудките се изваждат на повърхността на почвата, което улеснява ръчното им събиране. Може да се използва и за прибиране на други култури, като лук, чесън и цвекло. Дълбочината се регулира с помощта на колела, а отделянето на почвата също може да се регулира в зависимост от оборотите на двигателя на машината. Съвместим с NEVA, Salute, Kaskad, Favorit, MTZ и подобни мотоблокове. Характеристики на почвата за използване на този уред: Влажност не повече от 27%. Замърсяване с камъни - не повече от 9 т/ха. Твърдост на почвата: максимум 20 кг/см² Устройството се предлага в комплект с ремък и ролка с монтажни болтове. Технически параметри: Височина - 60 см. Дължина - 70 см. Ширина - 70 см. Тегло - 40 кг. Работна скорост: 1,1-2,1 км/ч. Производителност: 0,05-0,2 ха/ч.	10 500-11 500 рубли

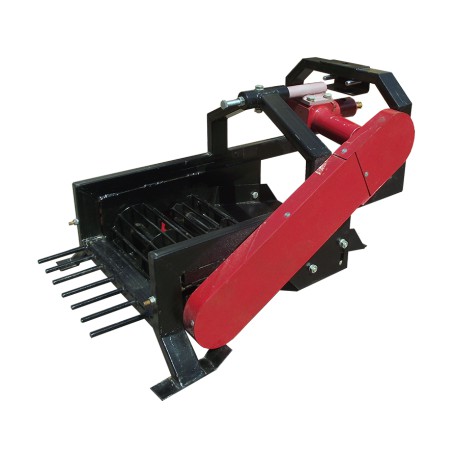

Механична барабанна картофена копачка за мотоблокове Беларус, МТЗ и Агро	Преди да използвате това устройство, отстранете върховете и плевелите. Устройството е съвместимо с мотоблокове Agro и Belarus. Технически параметри: Размери, см — 77,5x54x46. Тегло - 45 кг. Производителност: 0,2 хектара/час. Ширина на ралото: 34,8 см.	13 500–14 000 рубли
Конвейерна картофена копачка за мотокар NEVA	Устройството се състои от рипер, лапи, конвейер и тяло. Ножовете са изработени от метал, което осигурява добро сцепление. Ножовете имат работна ширина 30 см и дълбочина 20 см. Технически параметри: Размери, см — 65x72x120. Писта - 54 см.	13 500–14 500 рубли
Вибрираща (ръмжаща) картофена копачка Tselina KVM-01 за мотокар	Подходящ за употреба със следните мотоблокове: NEVA MB, OKA MB, UGRA NMB, Mobil K MKM Pakhar (Lander), Salute 100, Agat 5, Caiman и Pubert. За специфични модели мотоблокове може да се наложи избор на ремък. Може да се използва върху средни или леки почви със съдържание на влага до 27%, заразяване с камъни до 9 т/ха и твърдост до 20 кг/см². Работата ще бъде по-ефективна, ако използвате уши и тежести. Няколко дни преди употреба отстранете картофените връхчета от зоната. Разстоянието между редовете трябва да е не повече от 70 см. Технически параметри: Размери, см — 78x70x54-70. Работната ширина е 40 см. Производителност от 0,05 до 0,2 хектара на час. Скорост на движение: 1,1-2,1 км/ч. Дълбочината на лемежа е до 20 см. Радиус на завиване: 60 см. Разстоянието между решетките е 3,5 см. Диаметърът на решетките е 1 см.	14 000–14 500 рубли

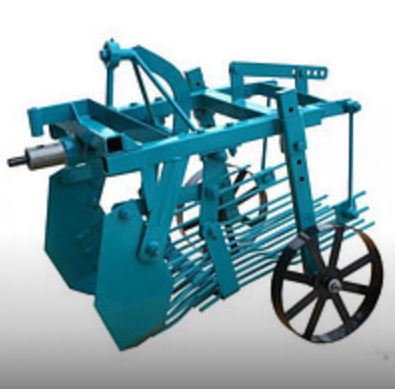

Вибрираща (ситна) картофена копачка ККМ-2 за мотокар Агро (Беларус).	Може да бъде полезен не само за събиране на картофи, но и за окопаване на лук, цвекло и чесън. Опорните колела ви позволяват да регулирате дълбочината на лемежа. Разделянето на почвата се контролира чрез промяна на оборотите на двигателя. Съвместим е с мотоблокове AGRO и Беларус, както и с всякакви други трактори, при които прикачените устройства се задвижват от вала за отвеждане на мощност на машината. Параметри на почвата, за които е подходящ уредът: Влажност не повече от 27%. Замърсяване с камъни - максимум 9 т/ха. Твърдостта на почвата е до 20 кг/см². Технически параметри: Размери, см — 70x70x70. Теглото на целия комплект е 40 кг. Производителност: 0,05-0,2 ха/час. Дълбочина: 20 см. Работната ширина е 37 см. Стъпката на решетките е 3,5 см. Размер на гумата: 33x9 см. Задвижване от двигателя на мотоблока с ВОМ.	14 500 рубли

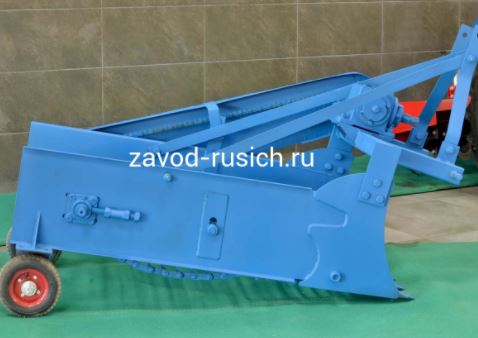

Картофокопачка Rusich KKK-2020 с карданен вал	Едноредов конвейерен картофовар. Сортира и подрежда обелени картофи в тесен ред. Работи с трактори с мощност 22 к.с. или повече: Русич, Чувашпилер, Четрпилер, Агромаш, Владимировец, МТЗ-320, Беларус, Т-25, Т-40, ЮМЗ, ЛТЗ, Синтай 220, Синтай 224, Синтай 240, Синтай 244. При използване на тези машини скоростта на обработка е до 0,3 хектара на час. Технически параметри: Габаритни размери, мм — 2350/1100/1240. Тегло - 235 кг. Дълбочината на обработка на почвата е 250 мм. Минималната необходима мощност е 22 конски сили. Производителност: 0,1-0,3 ха/ч.	55 000 рубли
